- Глубина подачи листового материала – 500 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали до 1мм, из алюминия 1,5мм и из цинка 1,2мм
- Может выполнять подгиб кромок на 180° (вторым догибом, не на максимальных толщинах, либо фальцезакаточной машинкой)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex SUPERMAX имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с диаметром охвата удобного для человека, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex SUPERMAX – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Компания СТМ имеет постоянное наличие запасных частей и аксессуаров как в головном офисе, так и в любом представительстве на территории России.
- К станкам Stalex SUPERMAX возможно установить дополнительное оборудование:

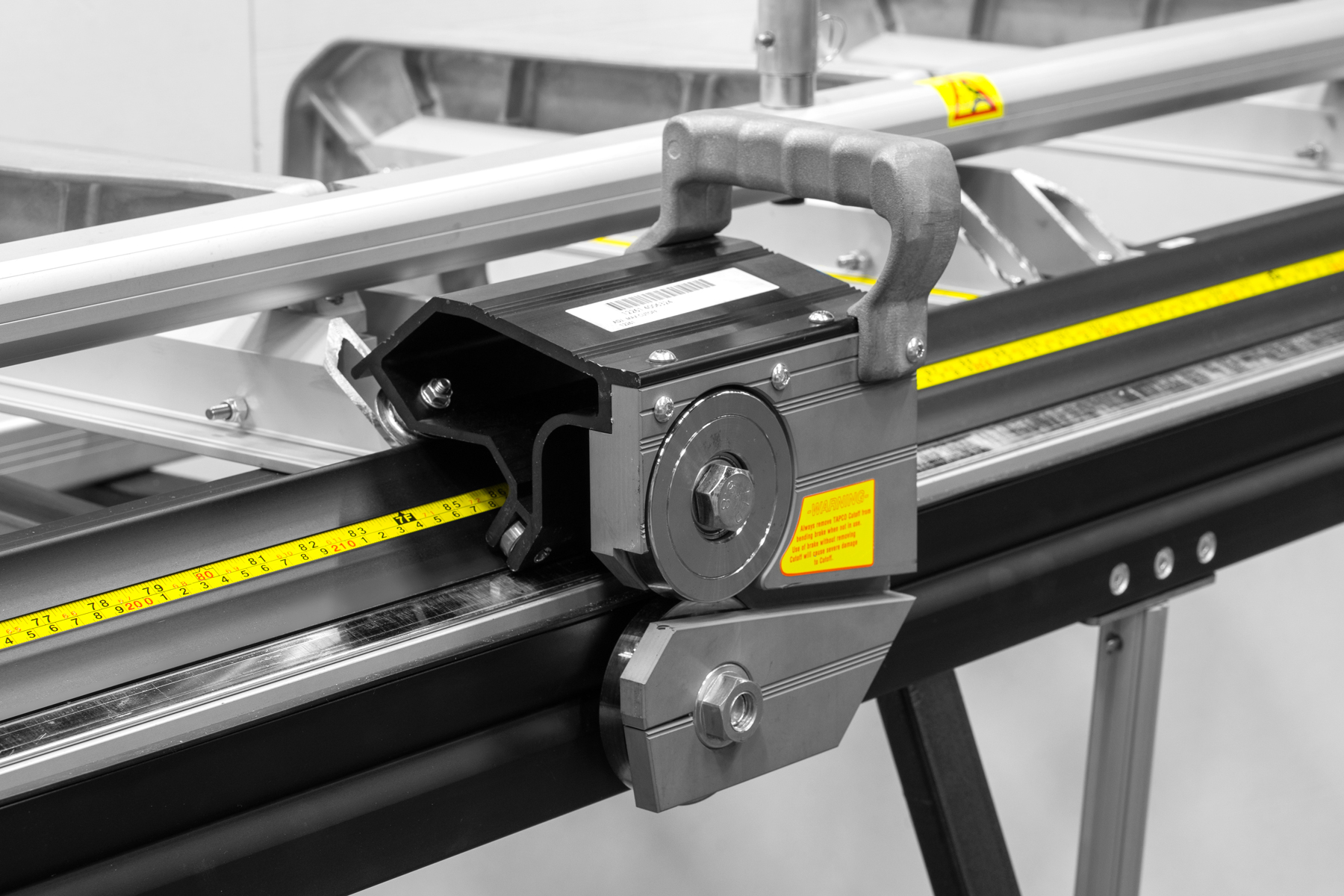

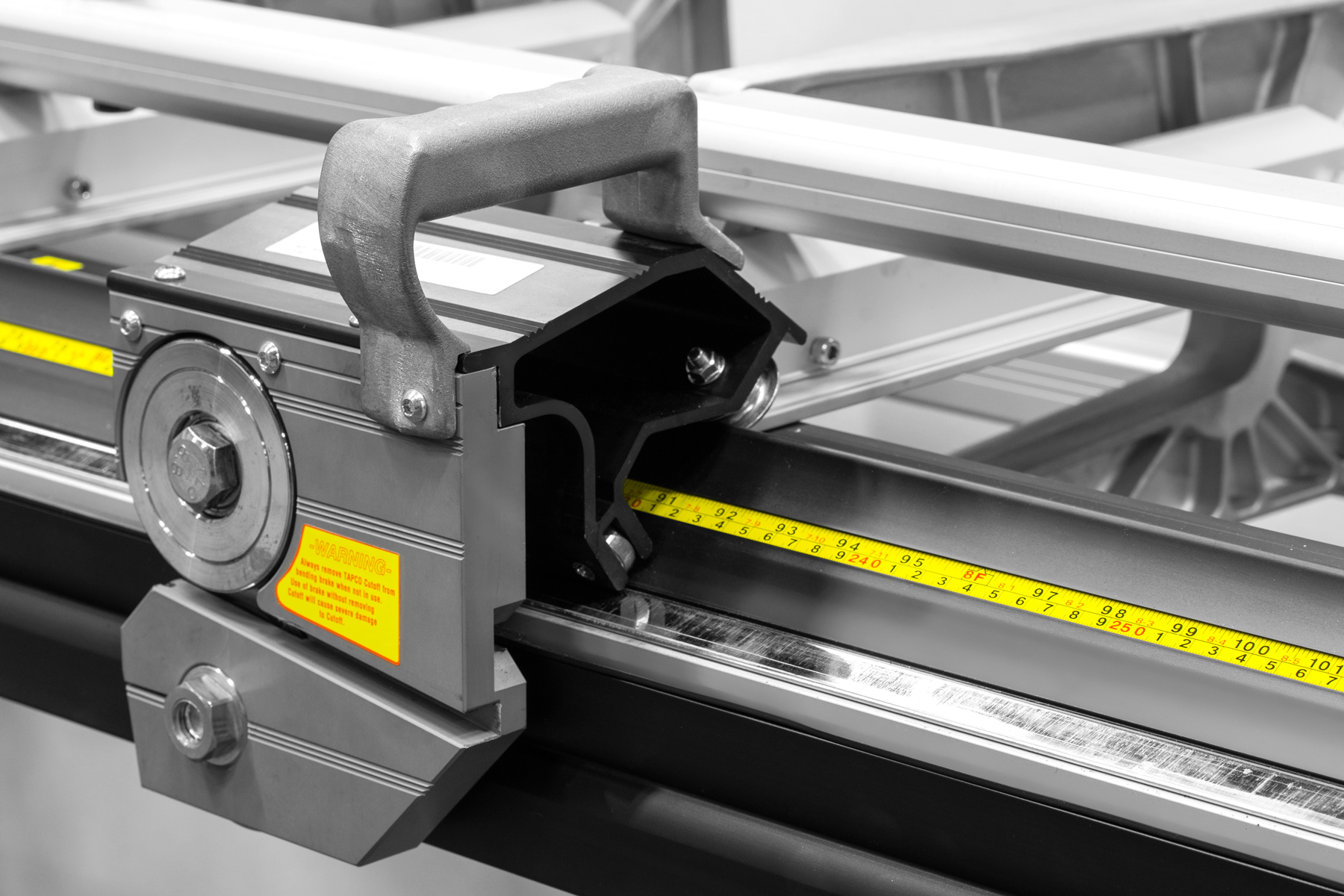

- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)

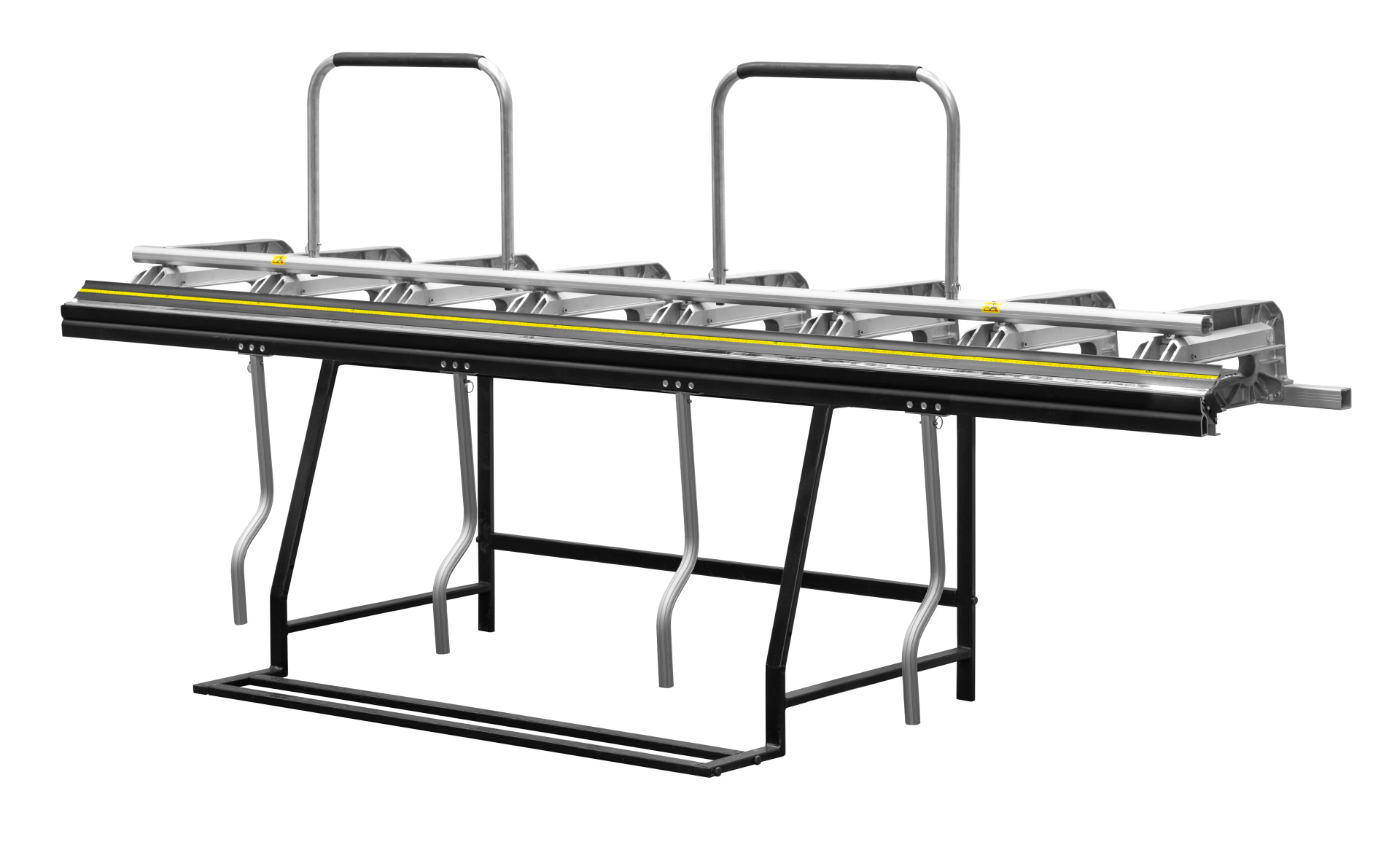

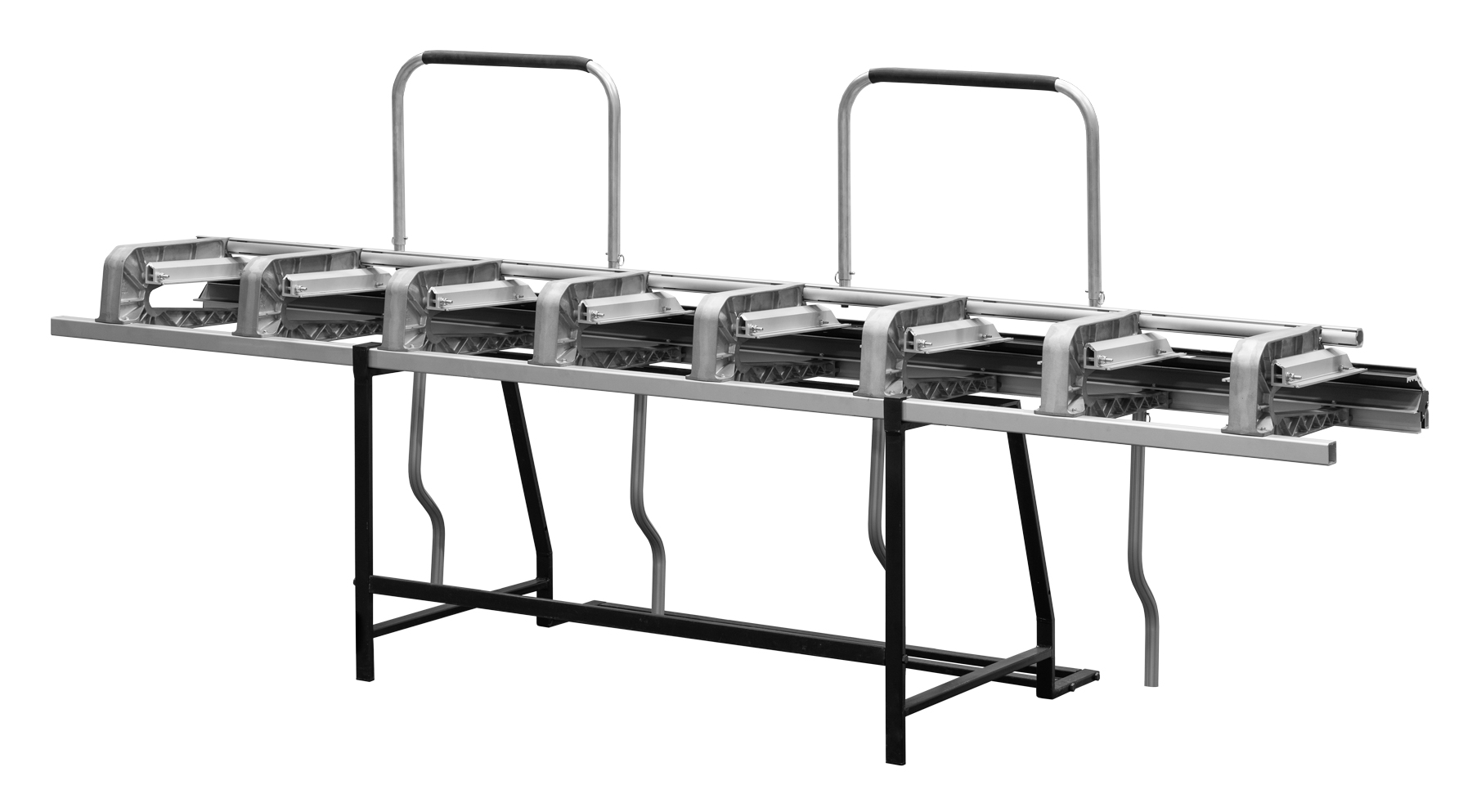

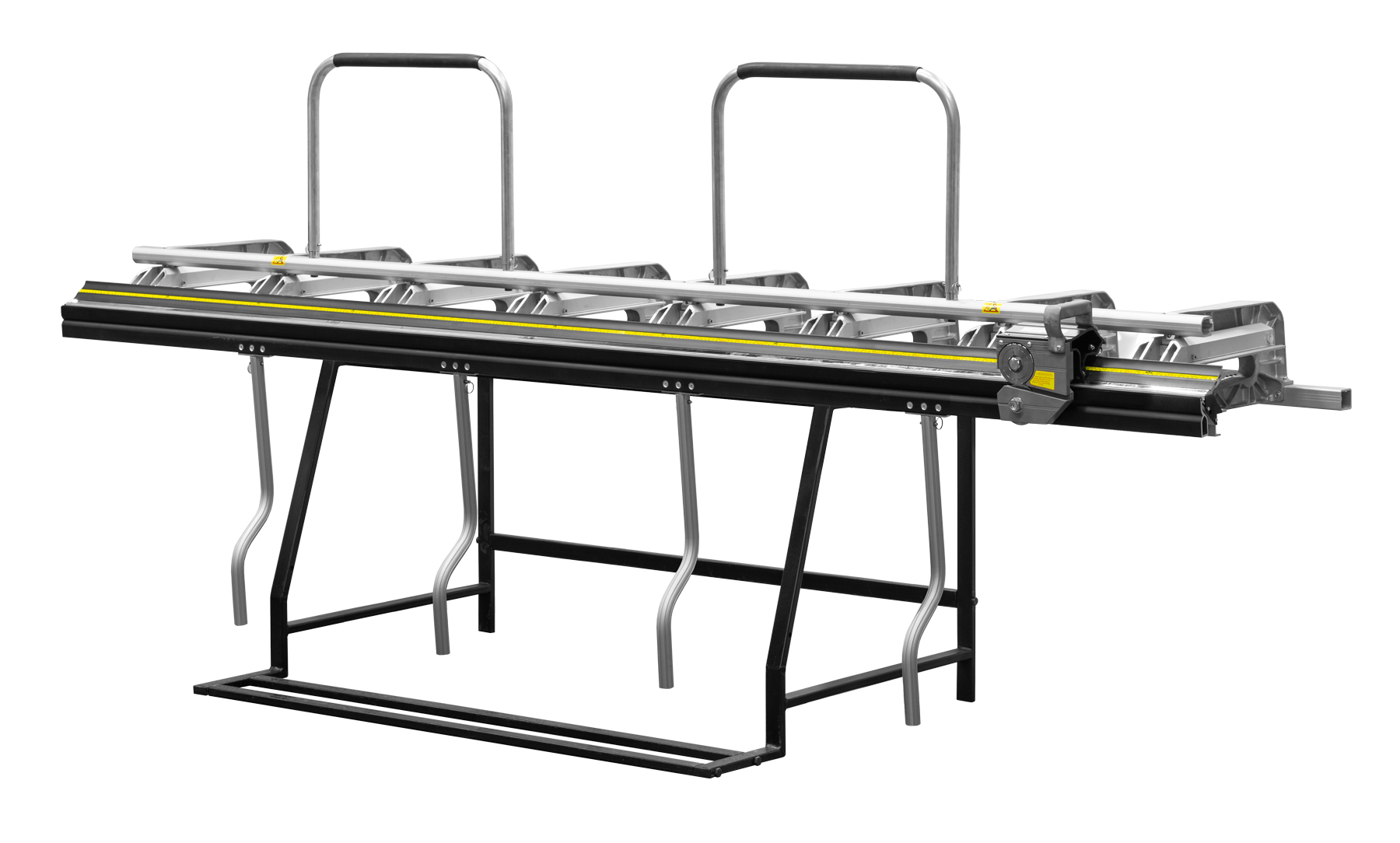

- Стойка для станка Stalex SuperMax – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления

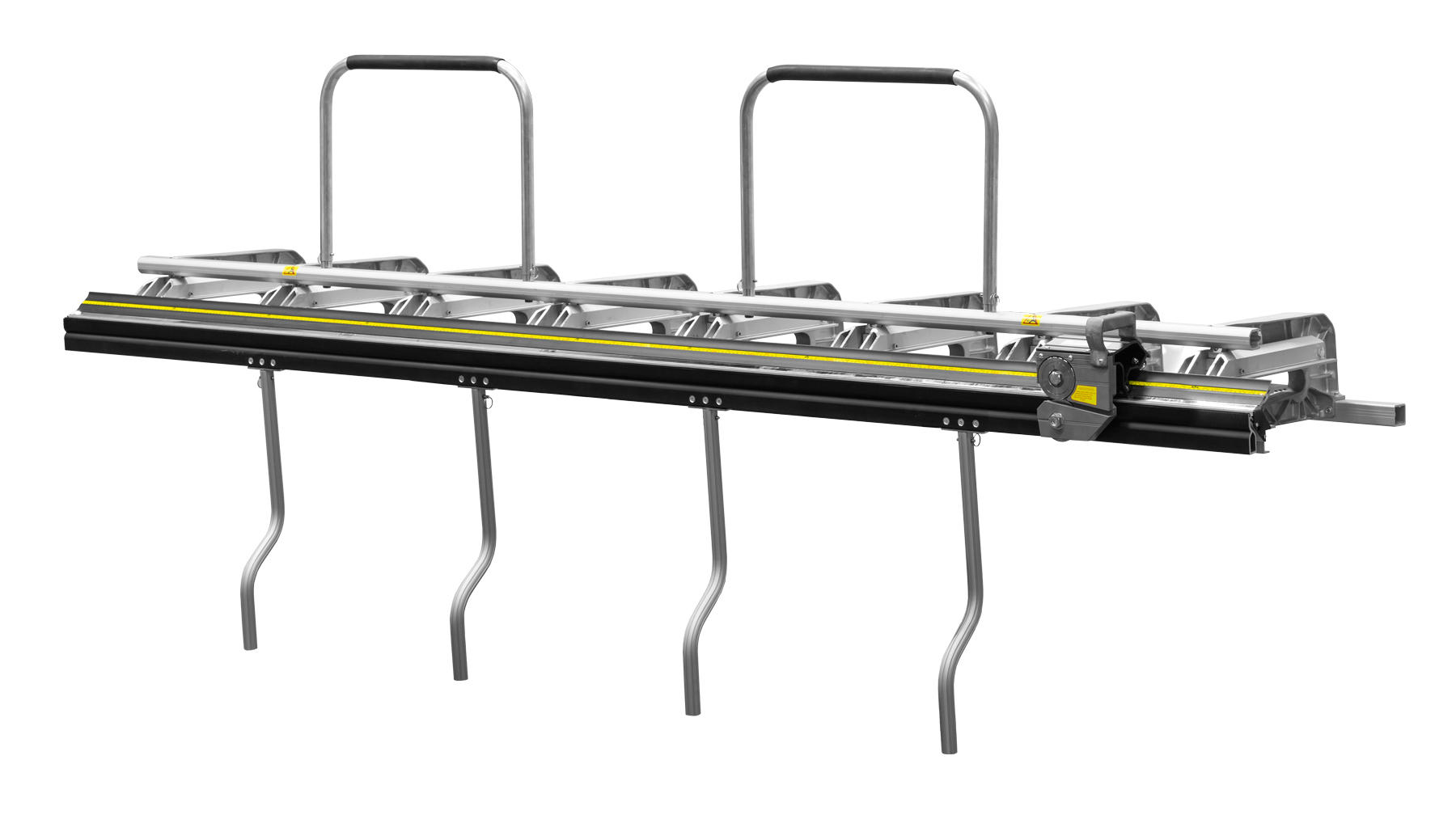

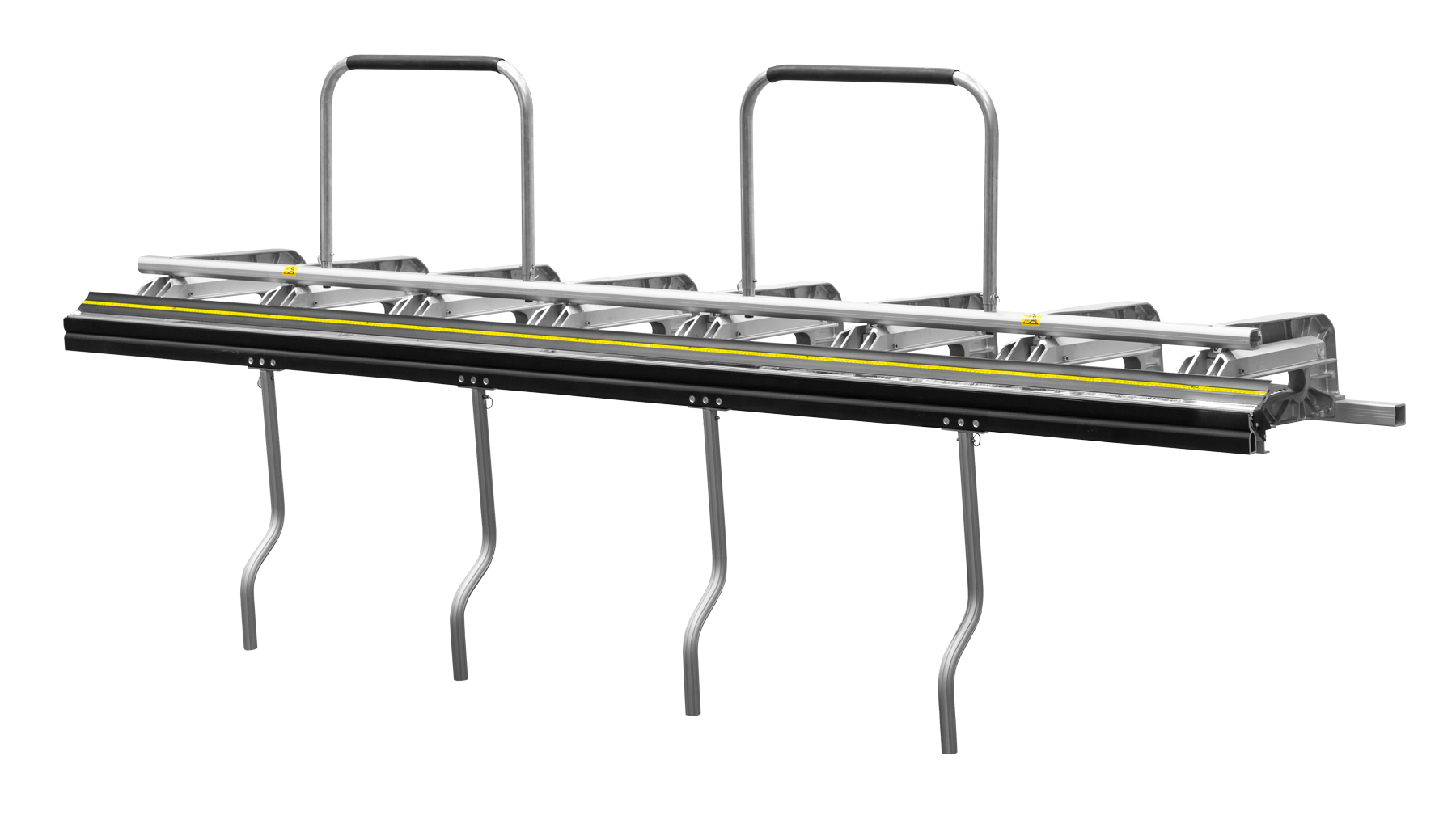

Модель Stalex SUPERMAX является наиболее мощным станком для производства доборных элементов кровли. Усиленный практически в каждой детали листогибочный станок на 33% превосходит по мощности уже известные станки серии MAX-20.
Изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка SuperMax |
14414R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка SuperMax |
14682R/14295R 10458.R 14297R 10464R/14298R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |

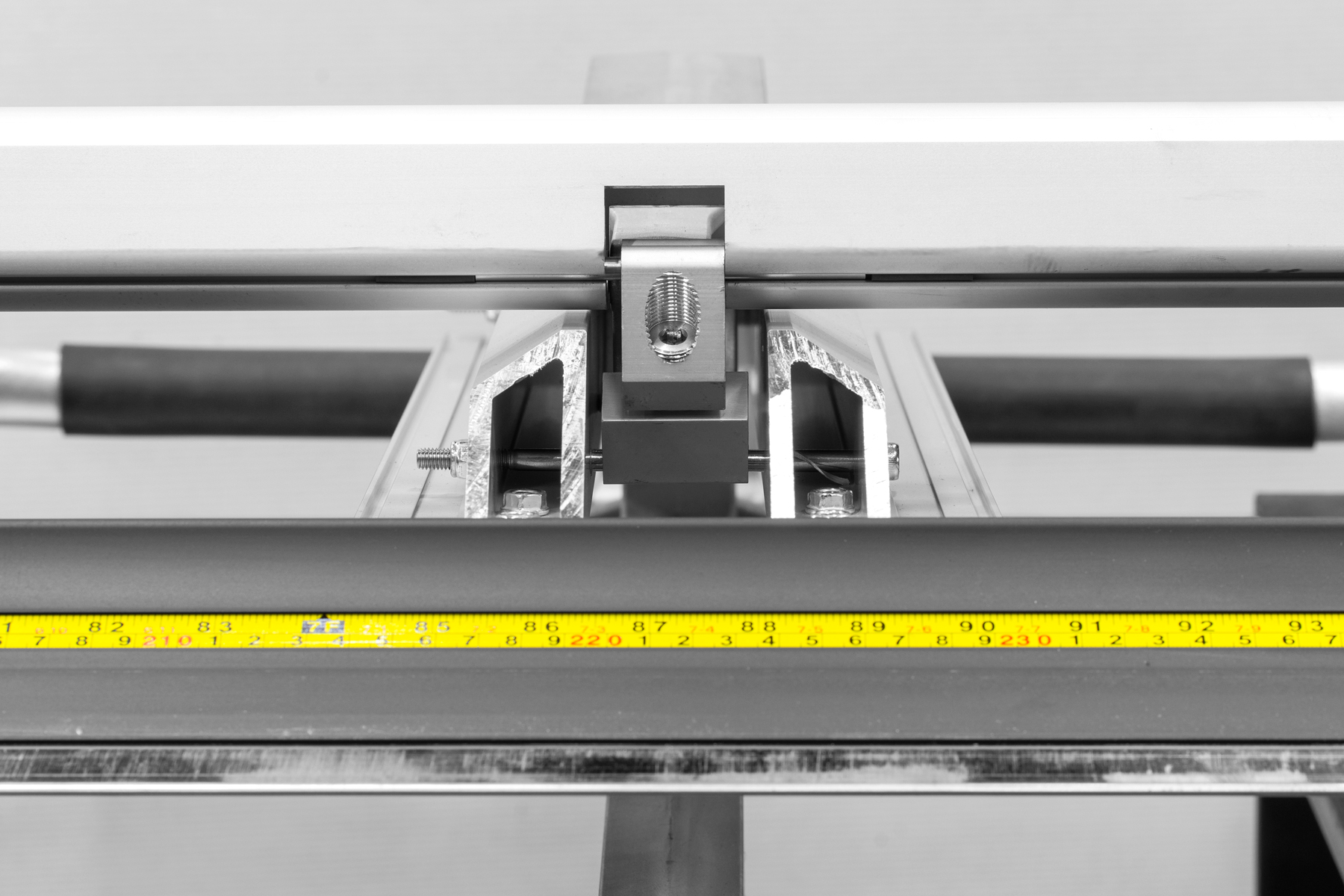

Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка SuperMax |
|
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |

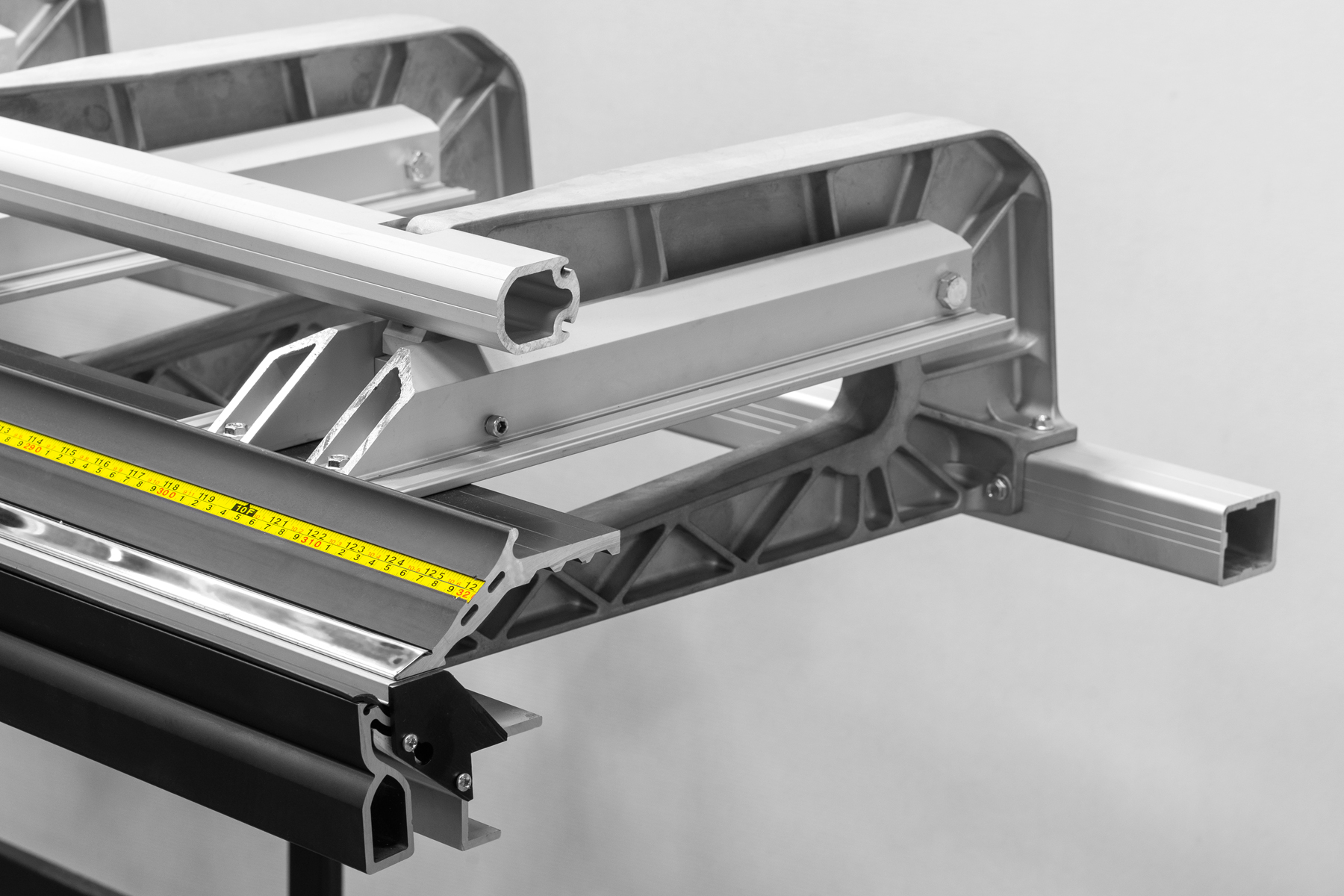

Опора F-образная для станка SuperMax |
13144R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |

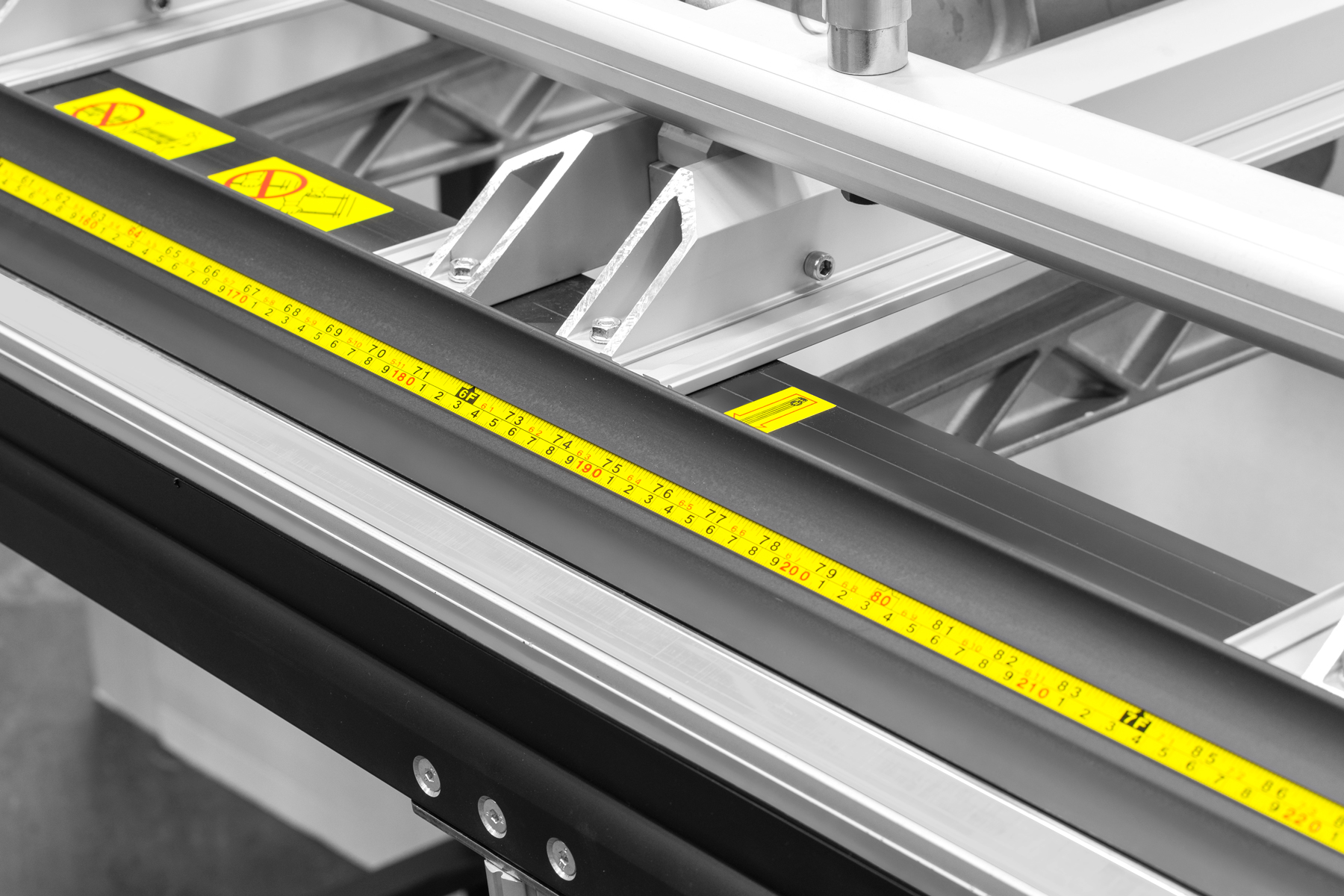

Планка прижимная упорная для станка SuperMax |
14422R 14423R 14424R 14425R |
|

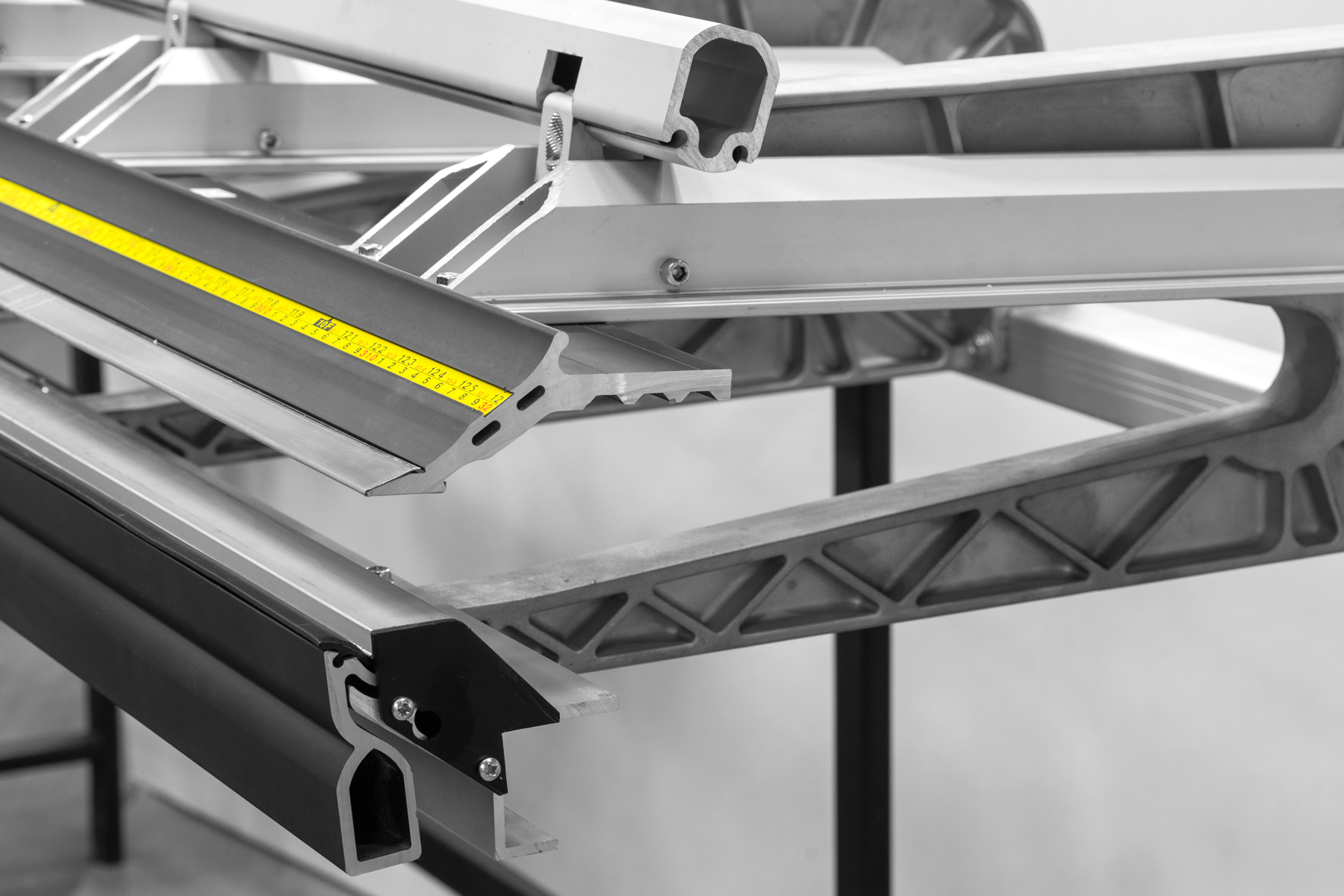

Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка SuperMax |
14383R 14384R 14385R 14386R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка SuperMax |
14390R 14391R 14392R 14393R |
|

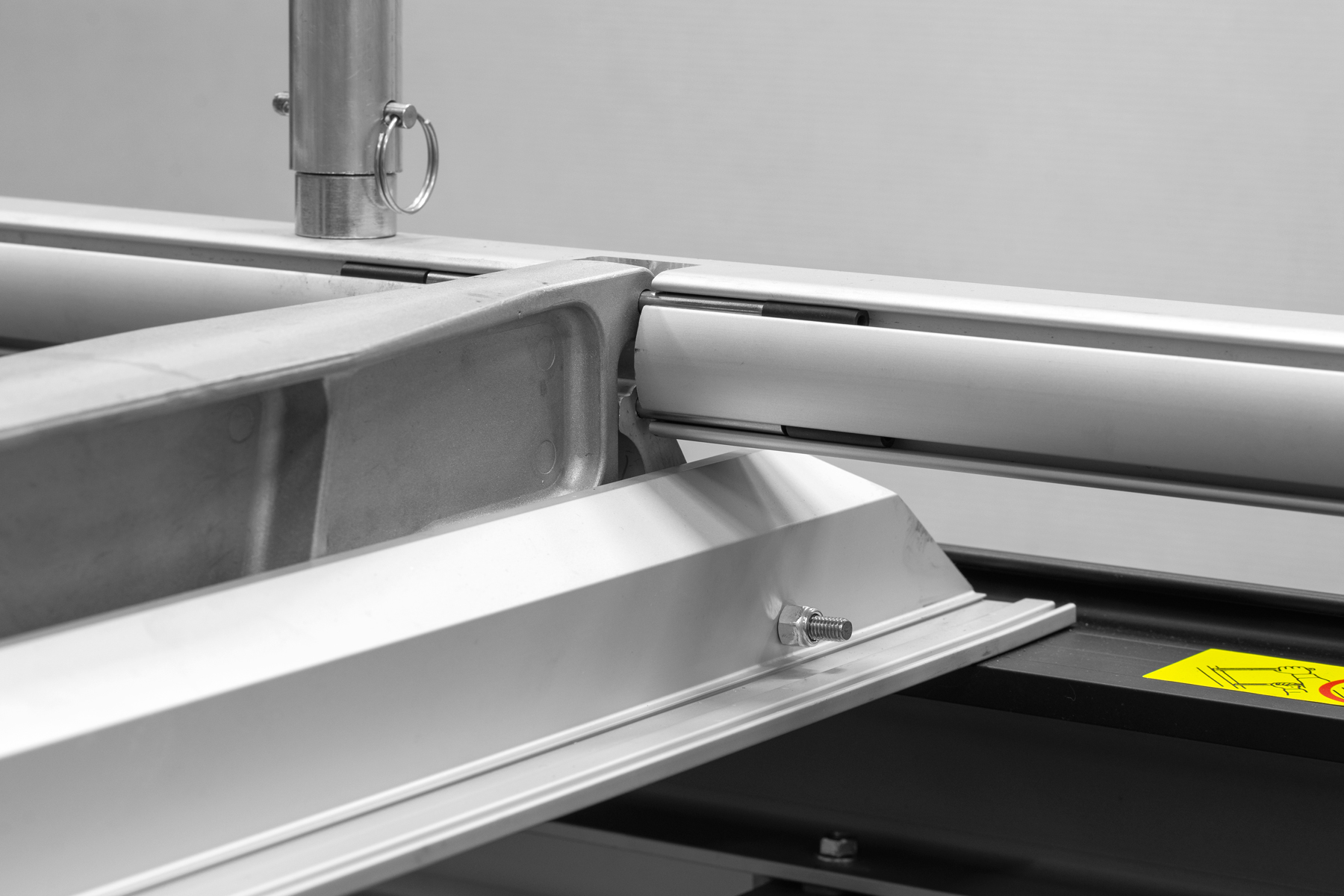

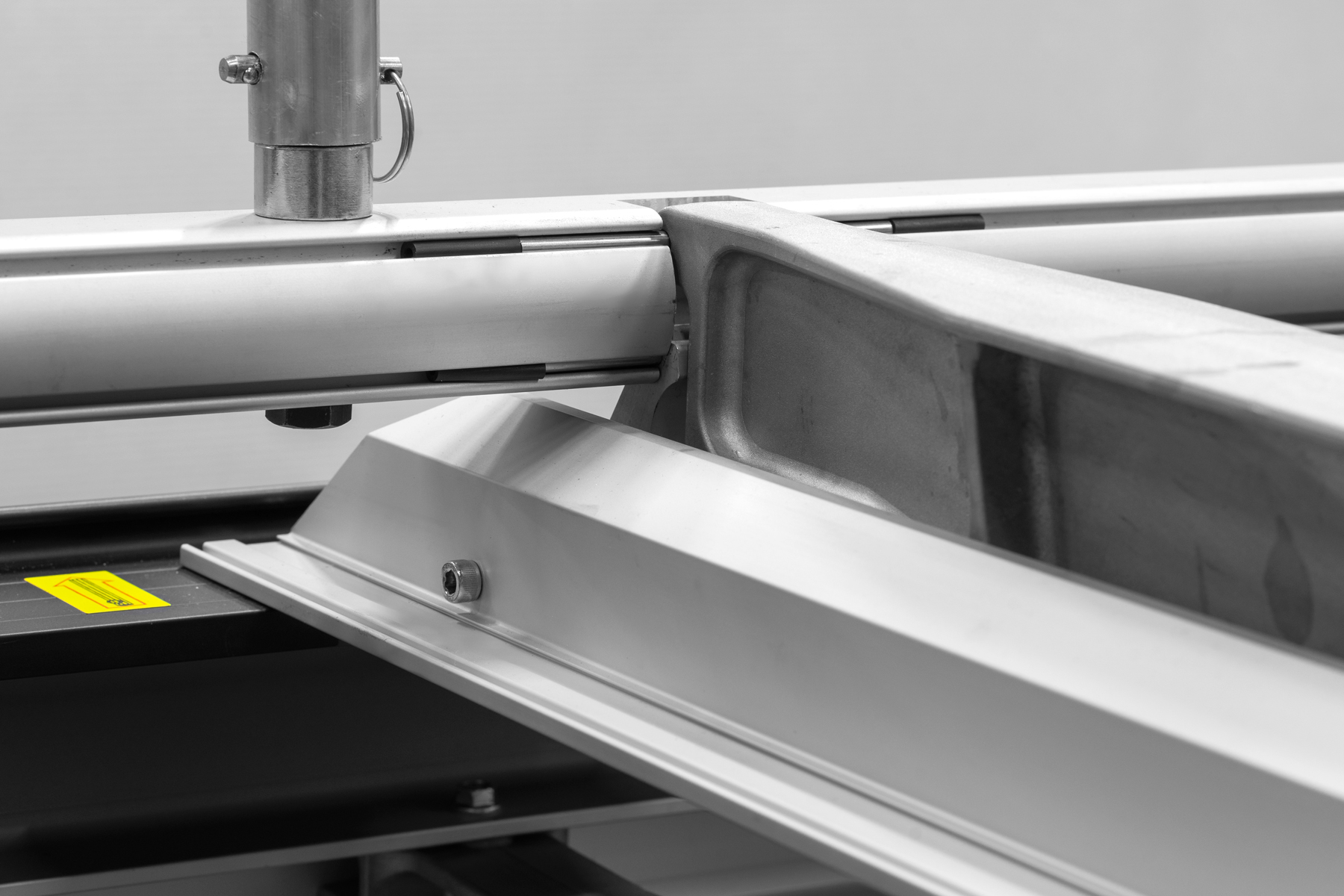

Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Полоса виниловая для станка SuperMax |
14266R 14267R 14268R 14335R |
|
Полоса виниловая соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии SuperMax (1 м.) |
102629R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
