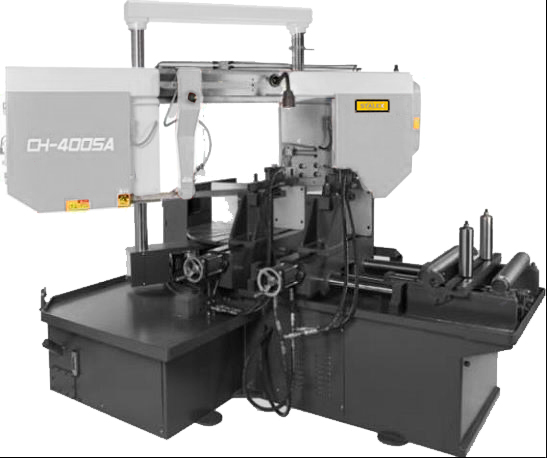

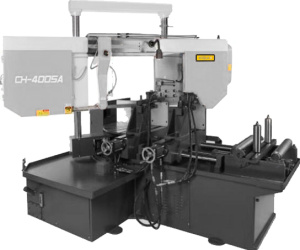

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
|
|
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
||||
|
|
Линейка для измерения длины подачи (контролируется ПЛК (PLC)). Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи. |
||||
|
|
Направляющие валы Подающие гидравлические тиски |
||||
|
|
Дисплей с сенсорным управлением |
||||
|
|
Гидравлические прижимы для пакетной резки (заказываются опционально) |
||||
|
|
Пистолет для смыва стружки (в стандартной комплектации) |
||||
|
|
Автоматический конвейер для сбора стружки (в стандартной комплектации) |
||||
|
Стандартное оснащение станка |
1. Механическая щетка для чистки лезвий. 2. Лампа освещения рабочей зоны 3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации) 4. Автоматический контроль рабочей высоты 5. Ленточнопильное полотно - установленное на станке 6. Набор инструментов 7. Инвертор 8. Управление с ЧПУ - NC control (Siemens) 9. Автоматический конвейер для стружки
10. Система охлаждения с пистолетом для смыва стружки |
