Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:
1) зажим заготовки – переключатель работы тисков
2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»
3) отжим тисков – переключатель работы тисков
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 240 мм
- мобильная стойка с роликом
Основные элементы
- Угол пиления заготовок 90°.

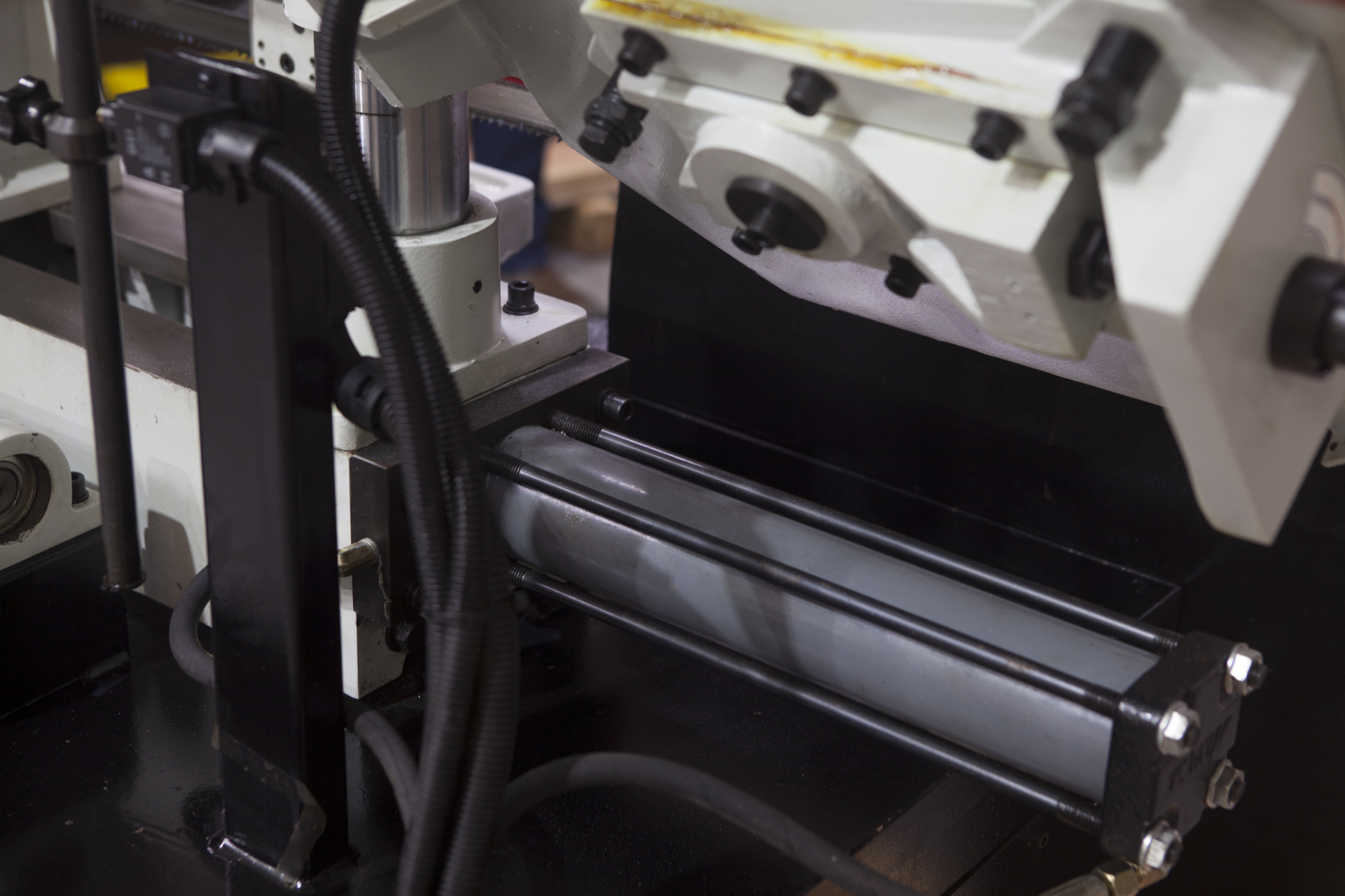

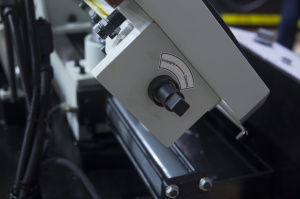

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.

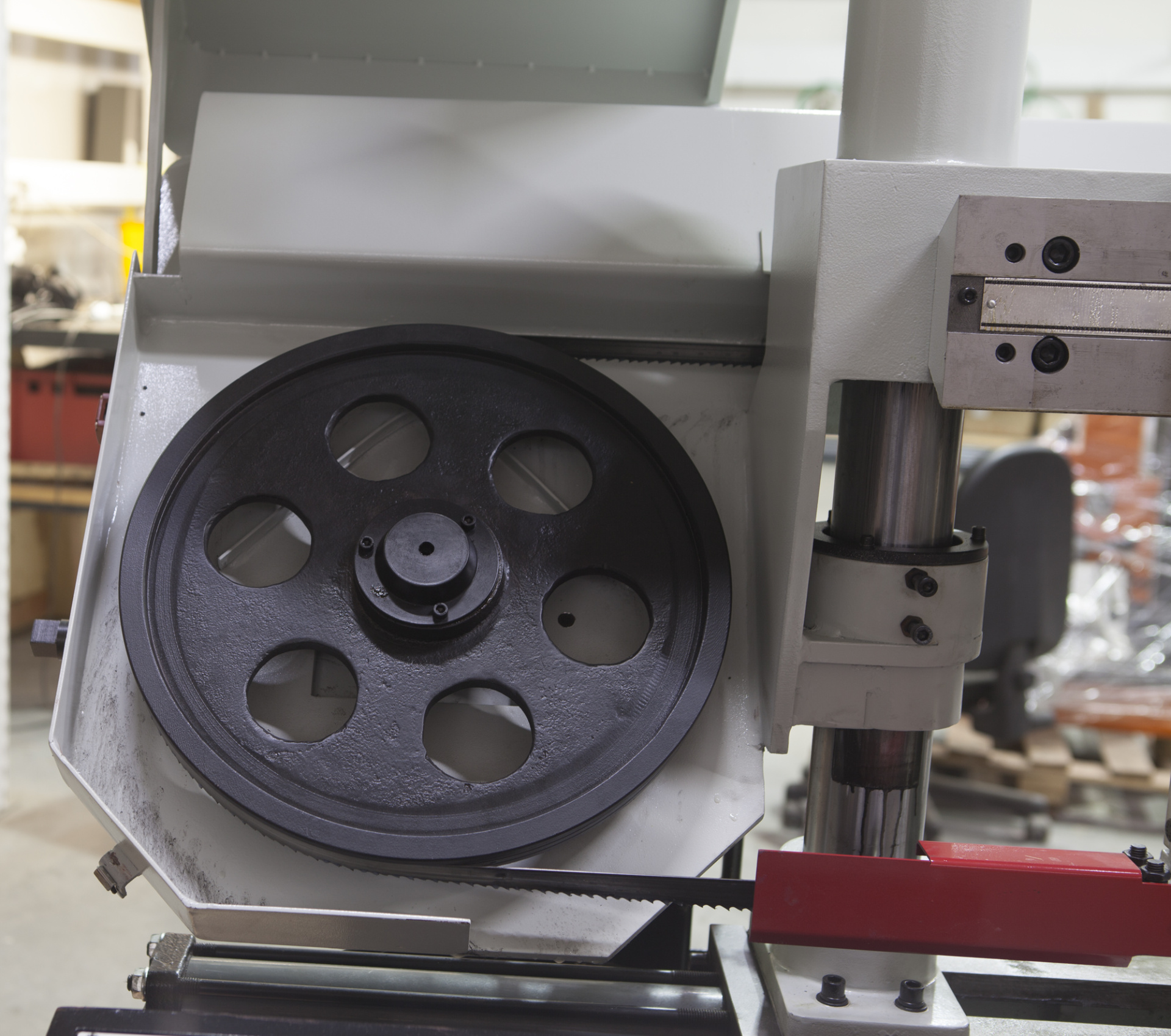

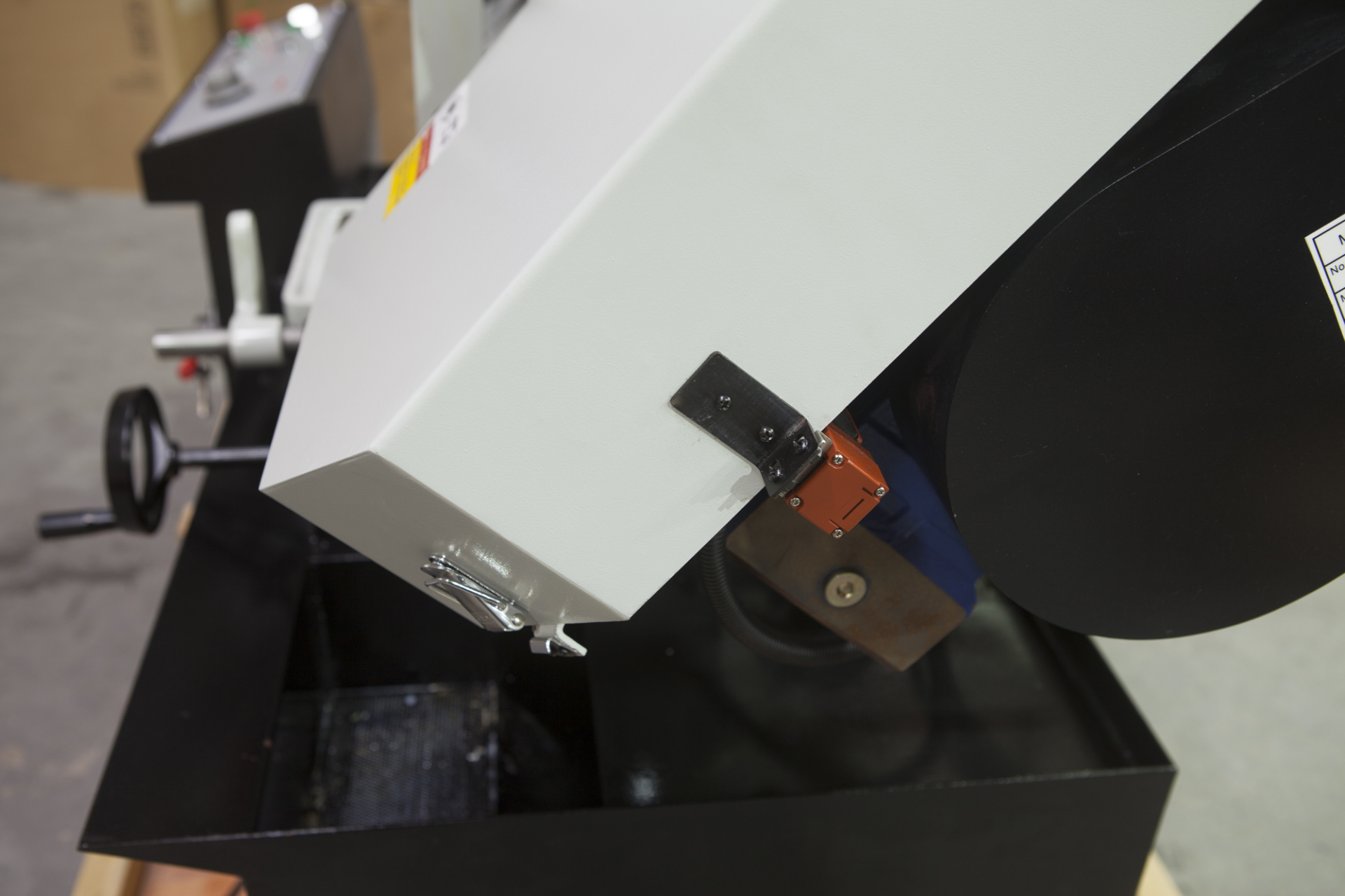

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок

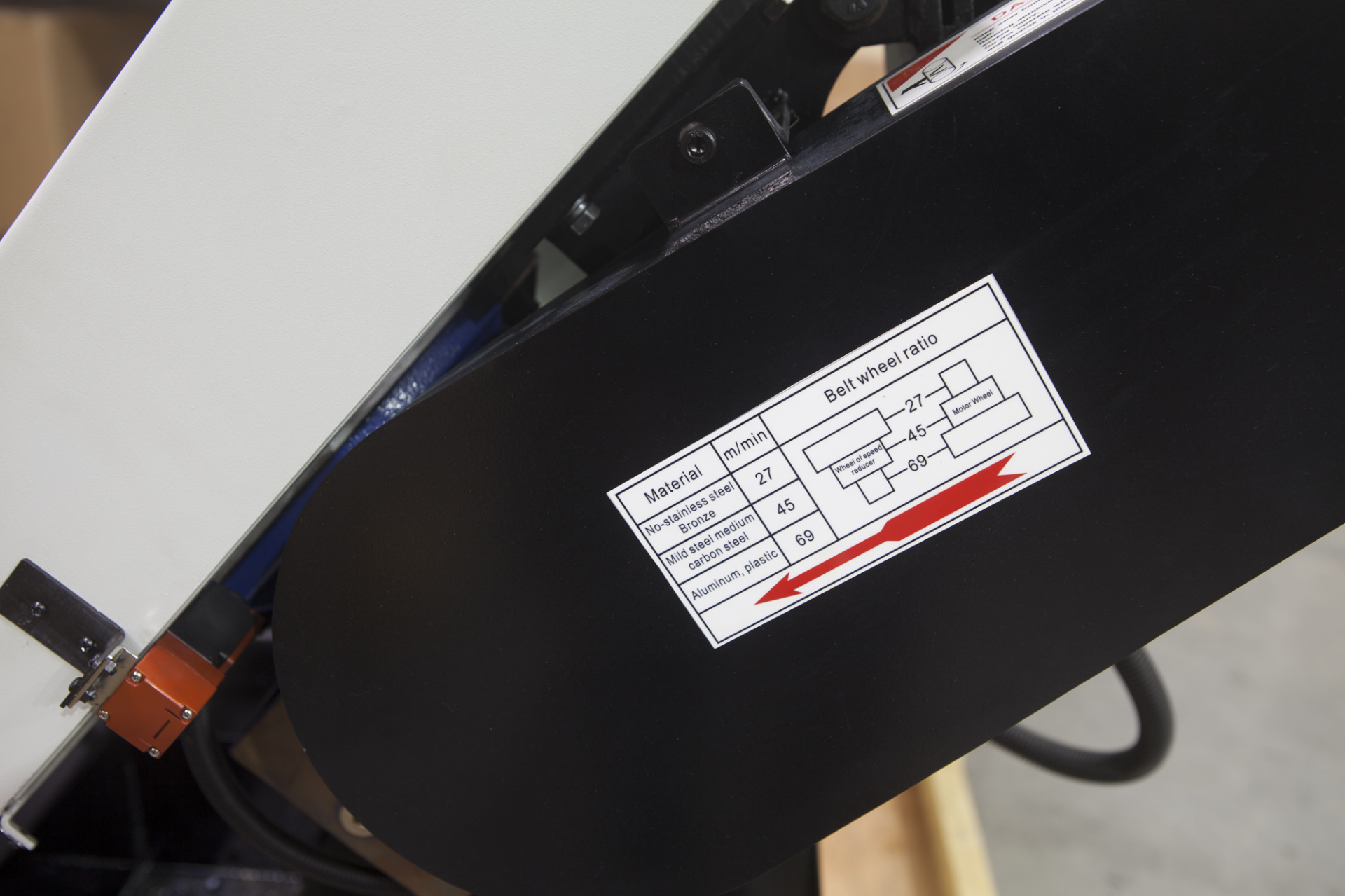

- 3 скорости вращения полотна

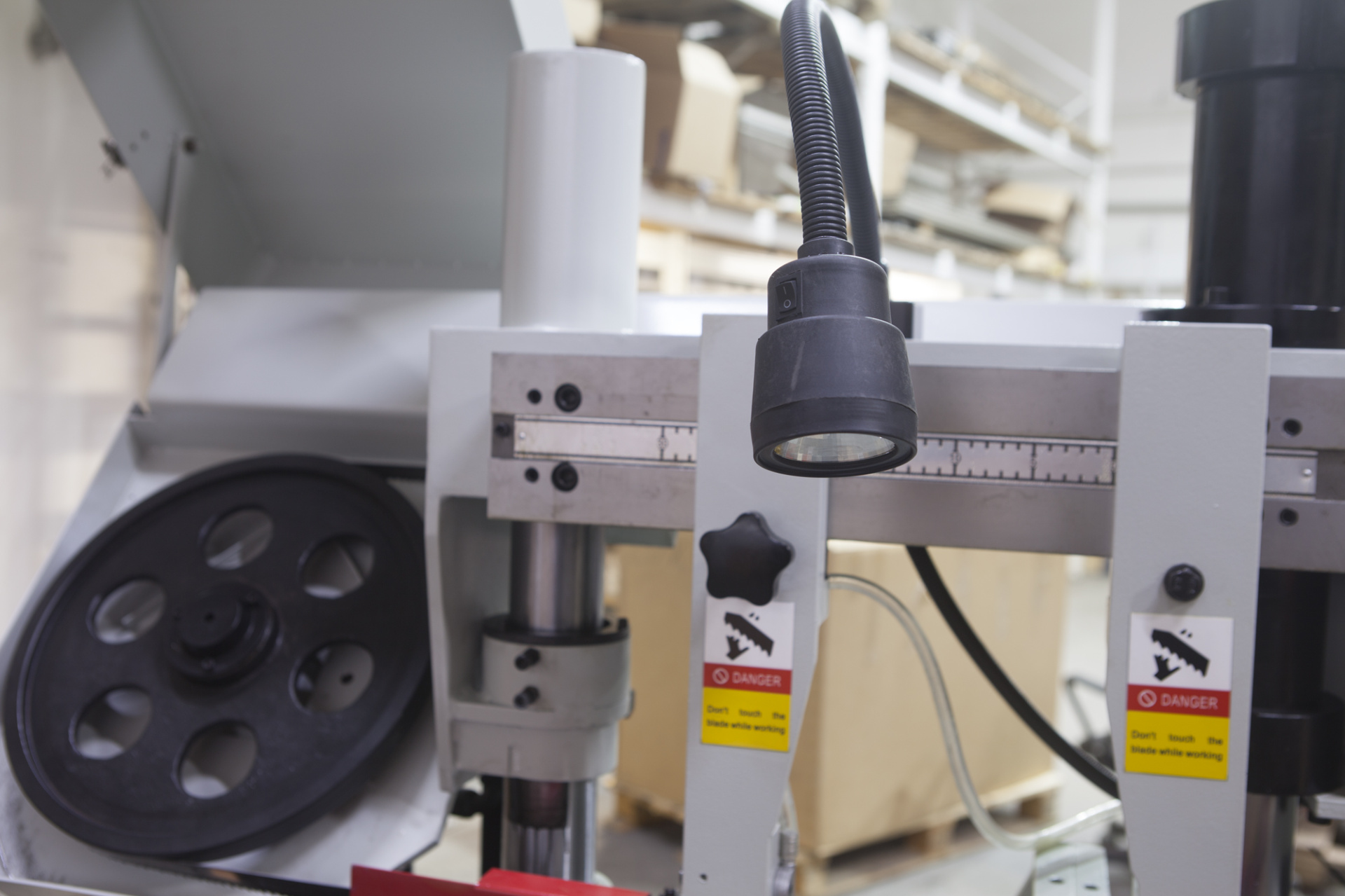

- Подсветка зоны резания
- Клиноременной привод
- Автоматическое отключение при завершении резки
|
|

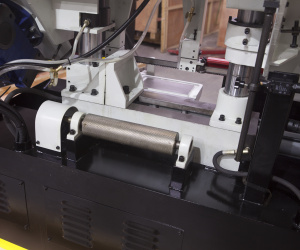

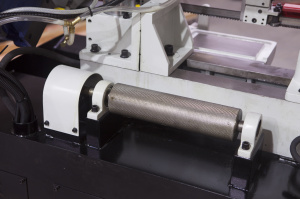

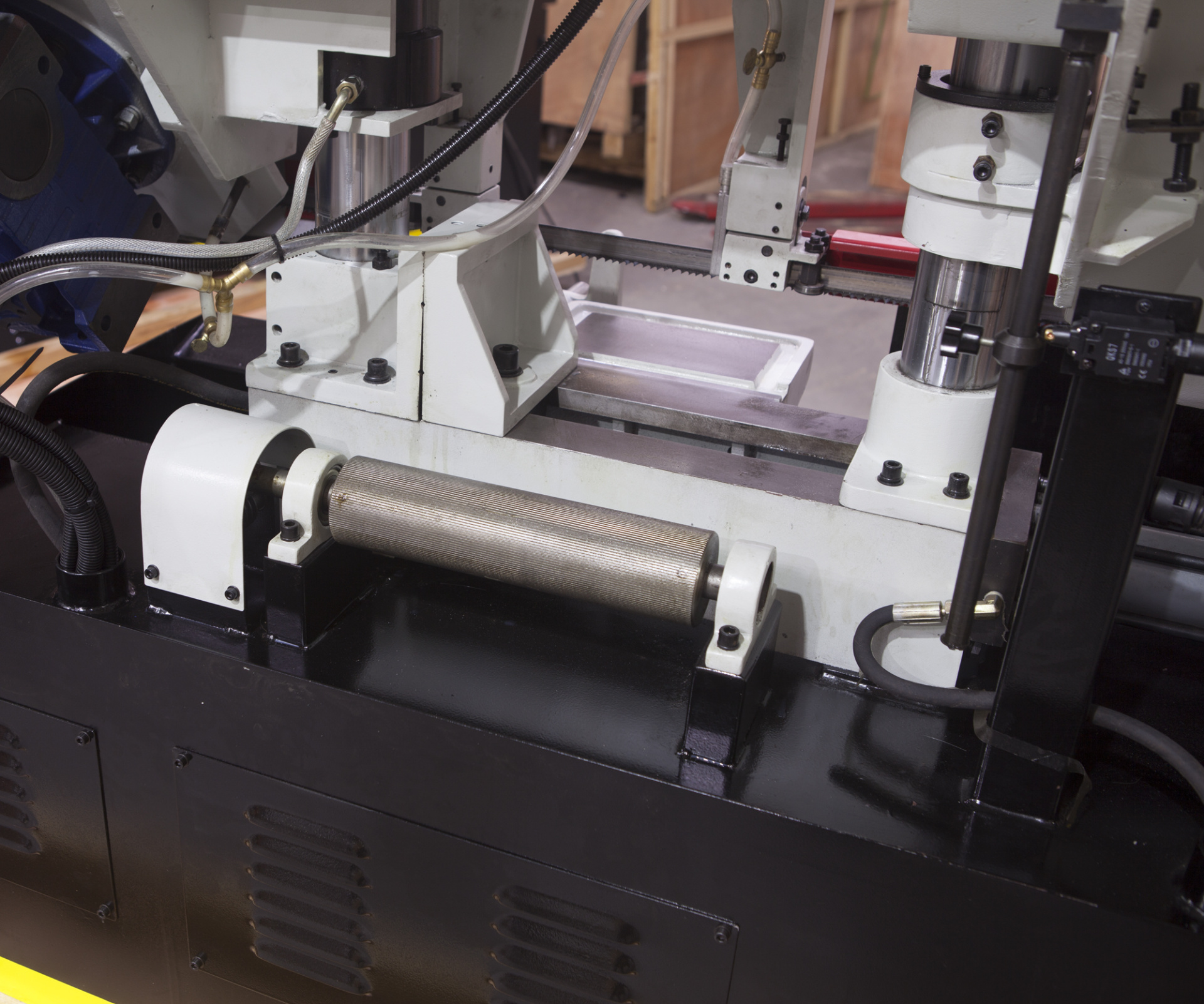

Вспомогательный стол с роликом подачи |
|||||
|
|

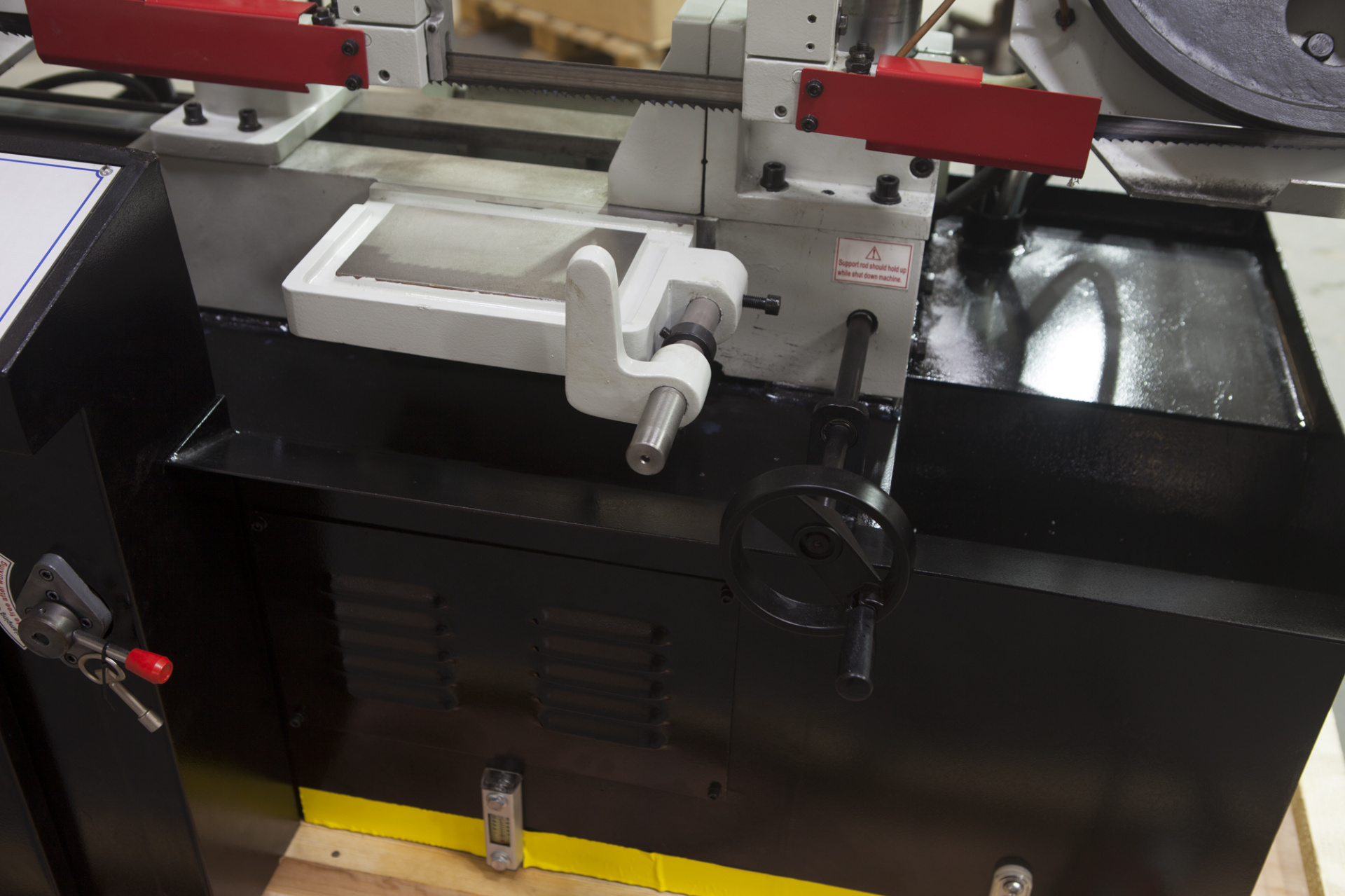

Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка. |
|||||
|
|
В тумбе станка размещён бак для стружки и слива СОЖ |
|||||
|
Механическое натяжение |
|||||
|
|
Рычаг регулировки натяжения полотна |
|||||
|
|
Гидравлические тиски |
|||||
|
|

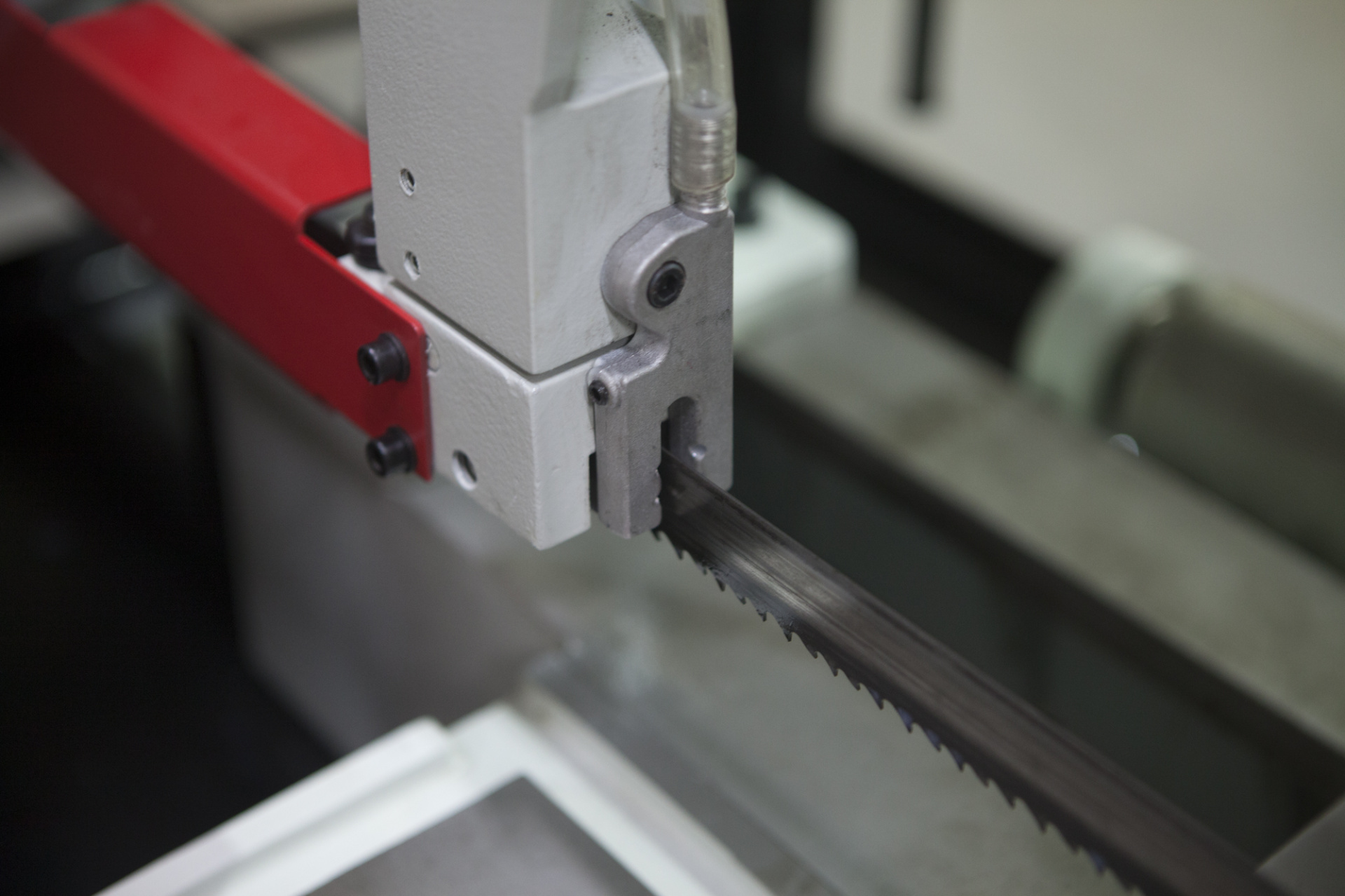

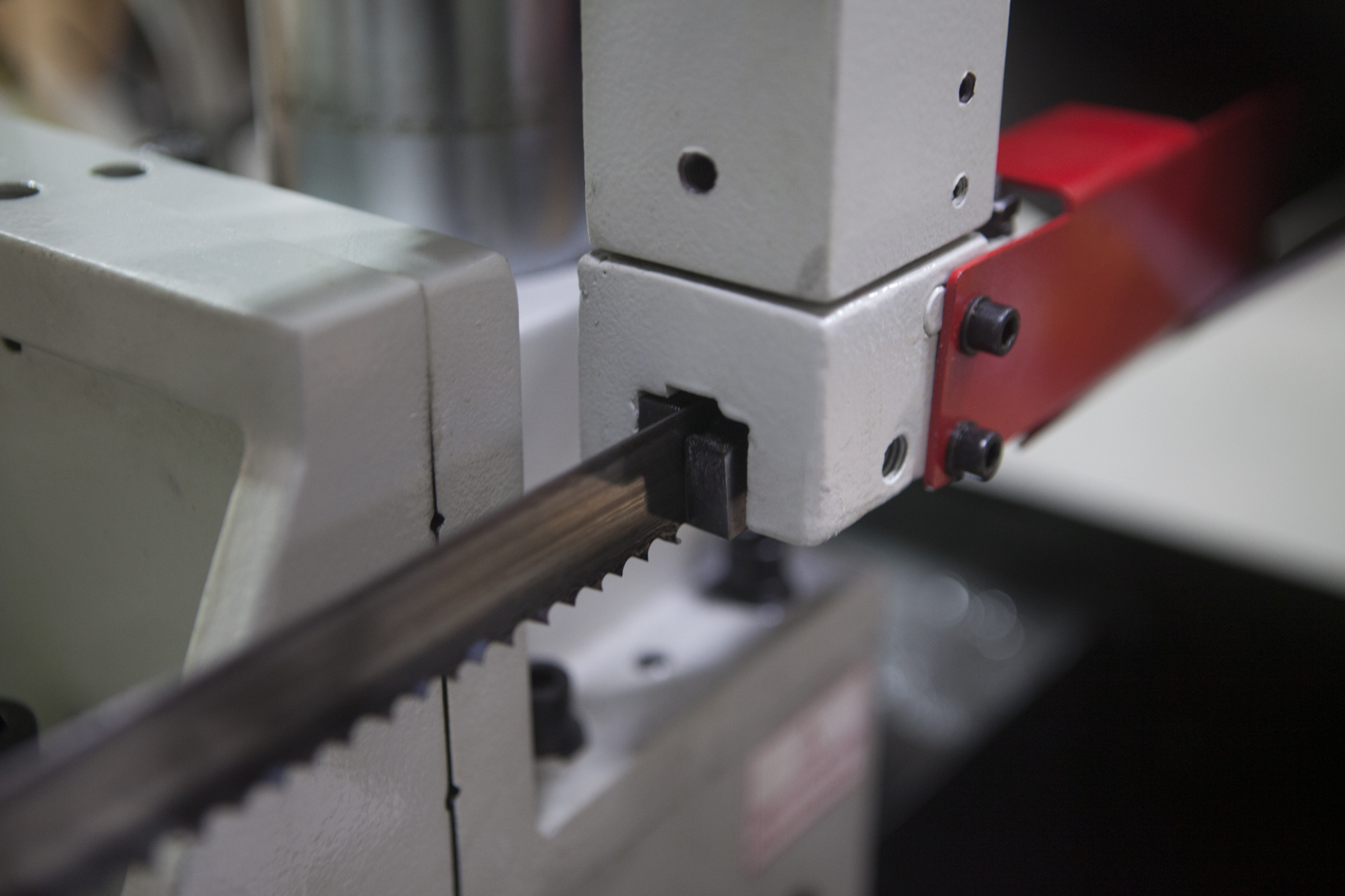

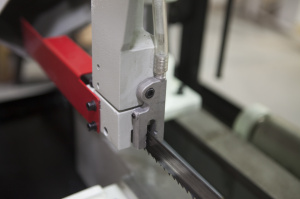

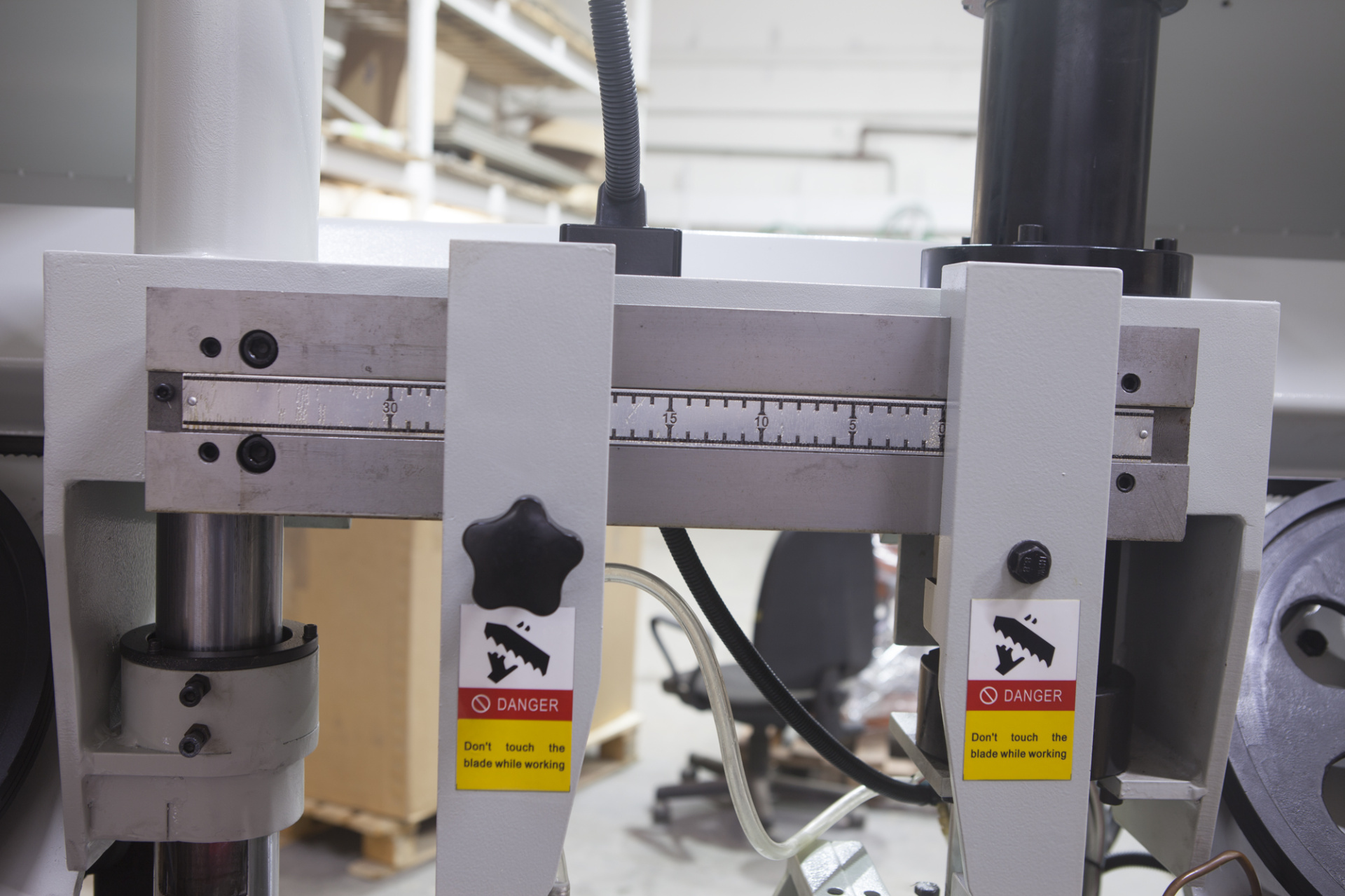

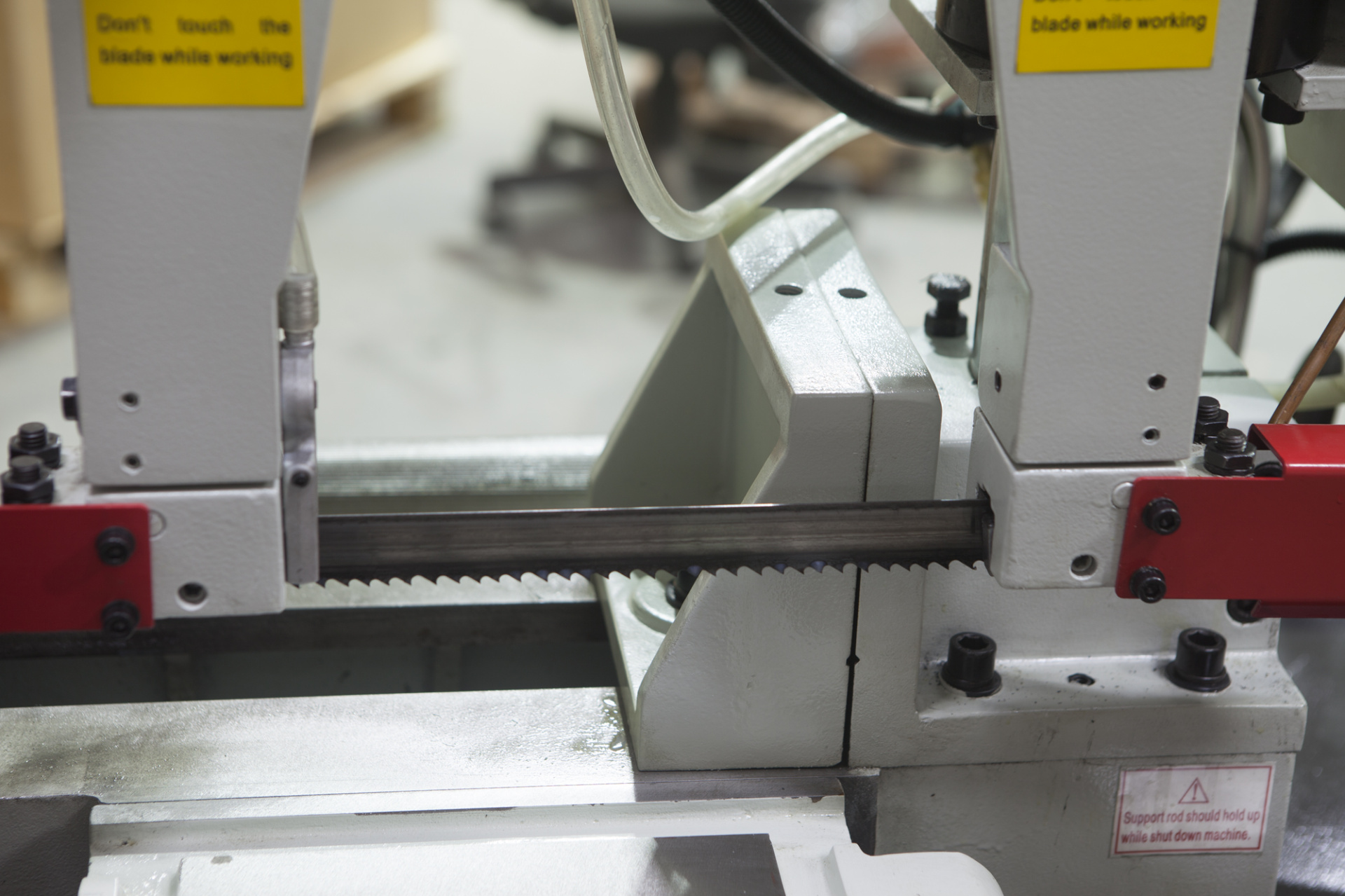

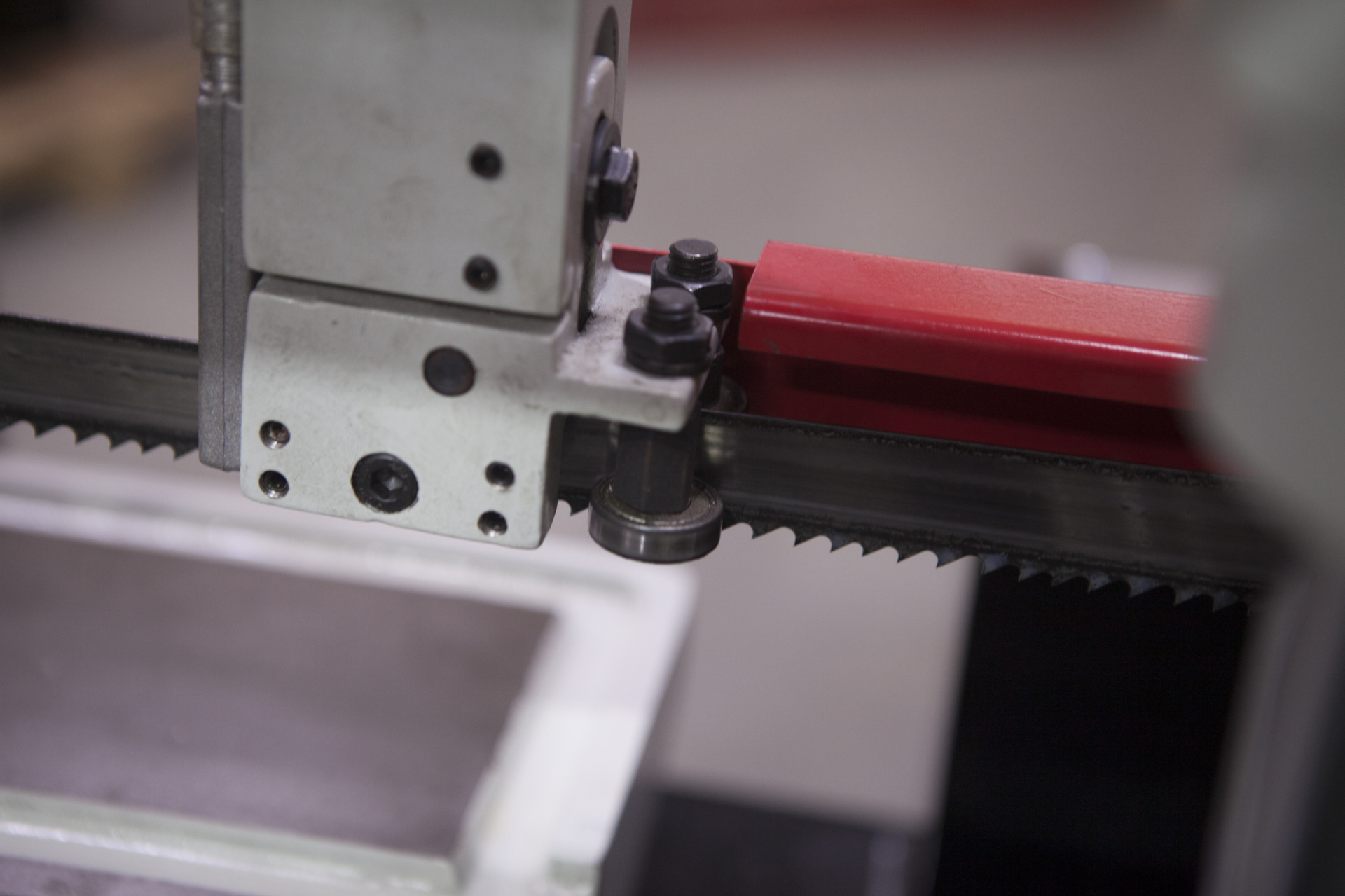

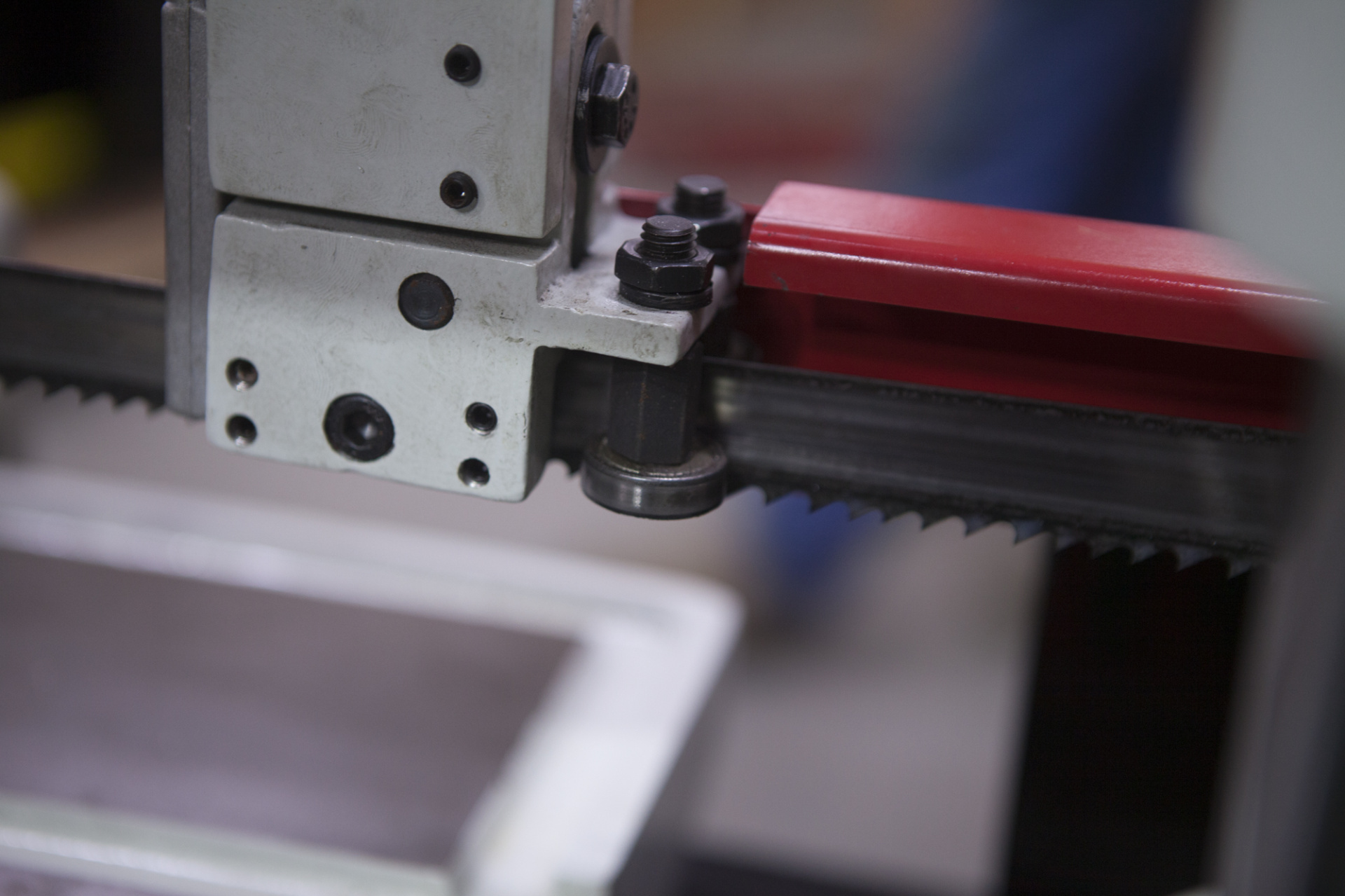

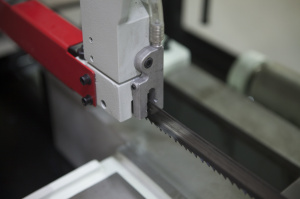

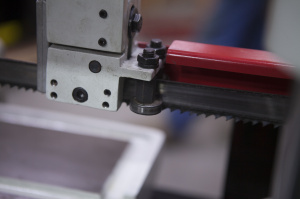

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения |
|||||
|

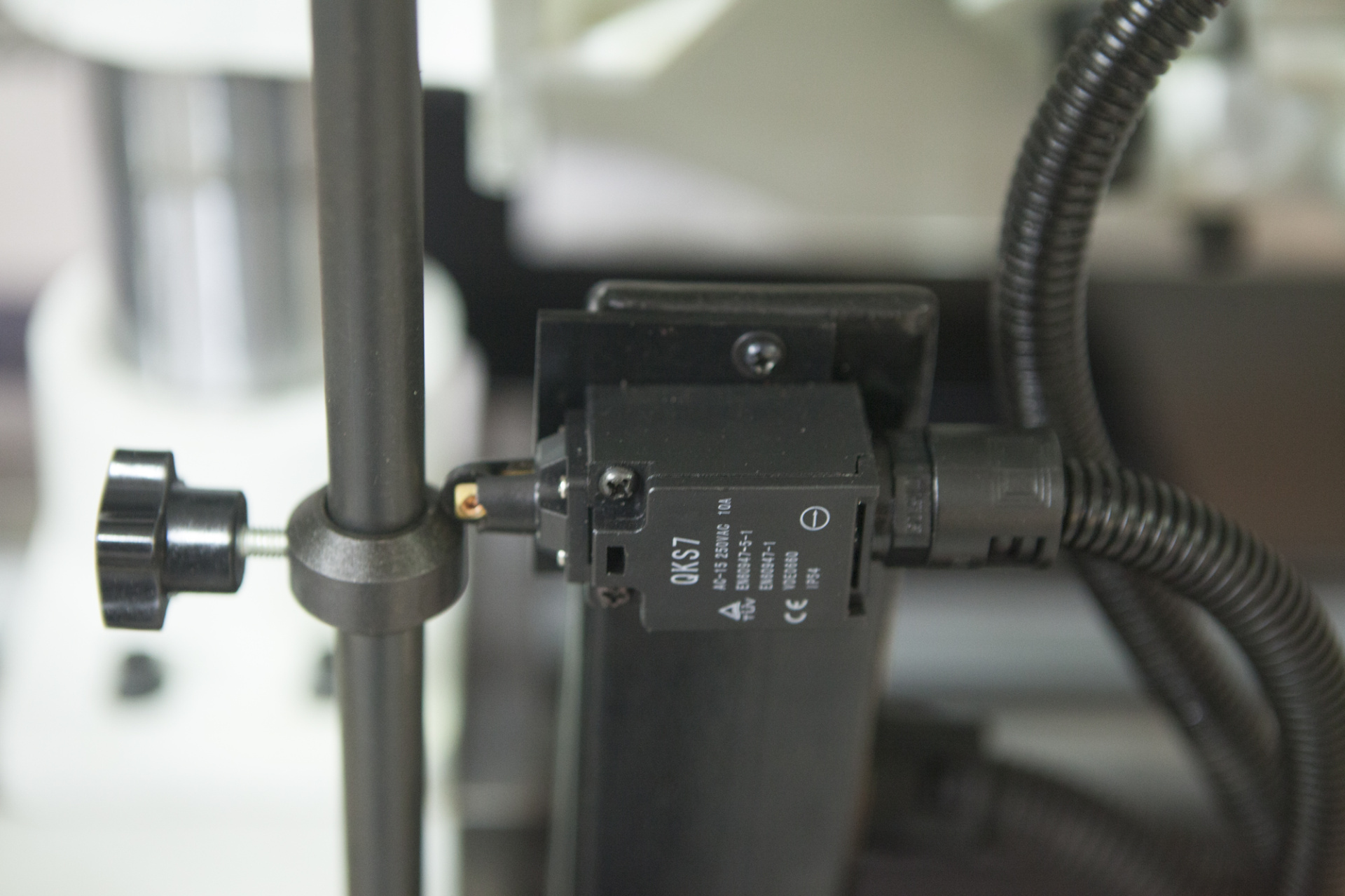

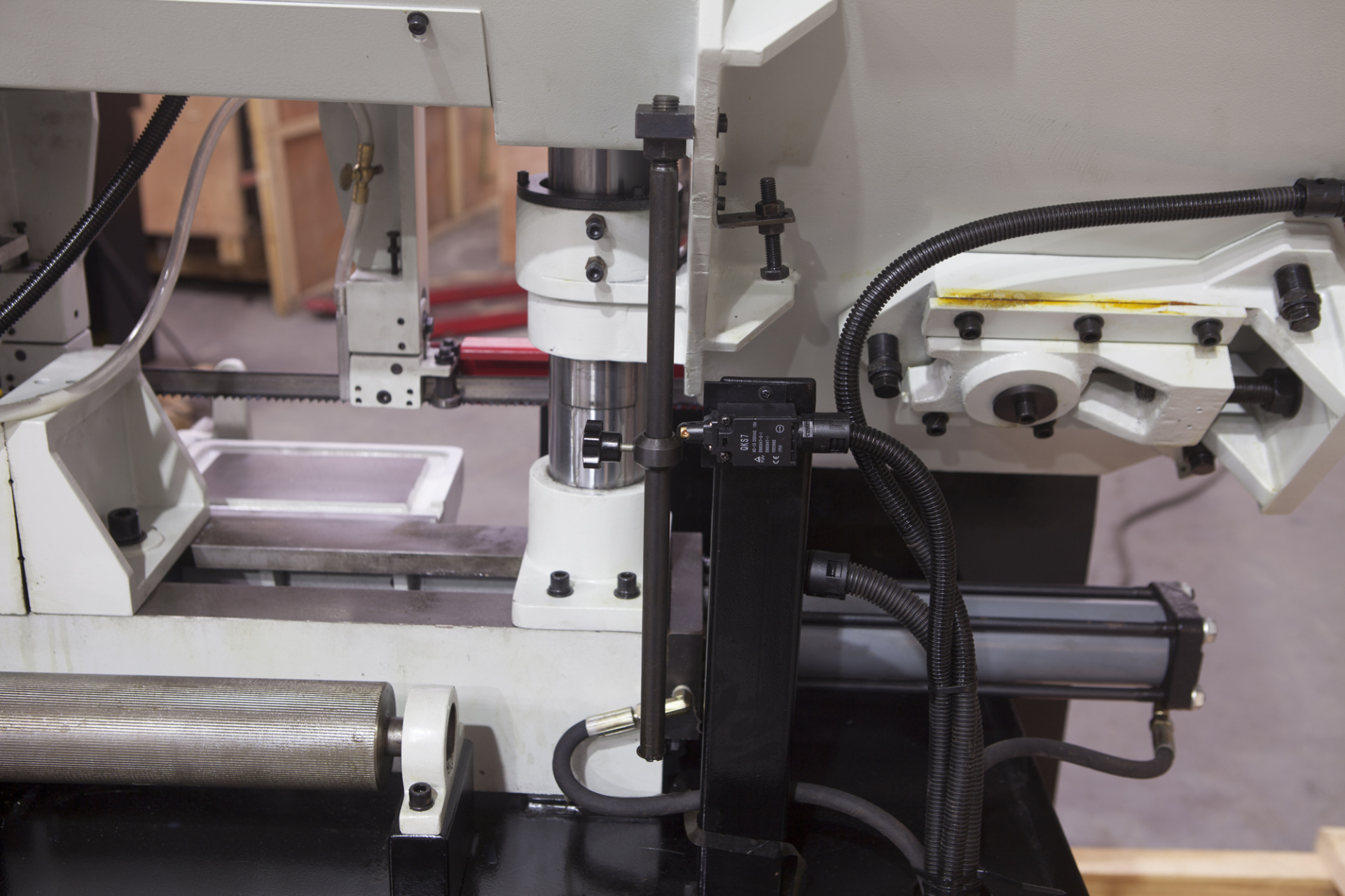

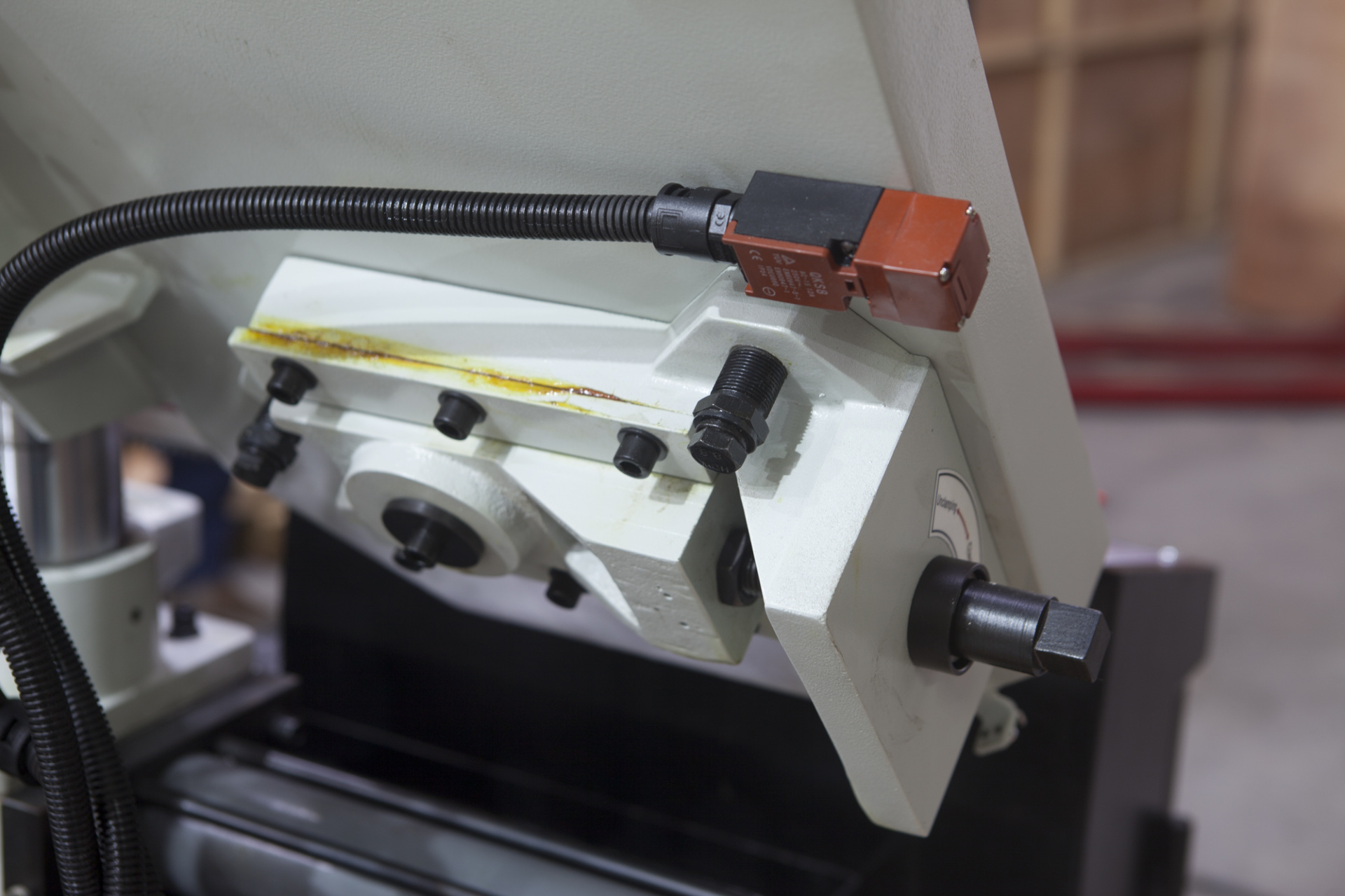

Концевики на подъём и опускание
|
|||||
|
|

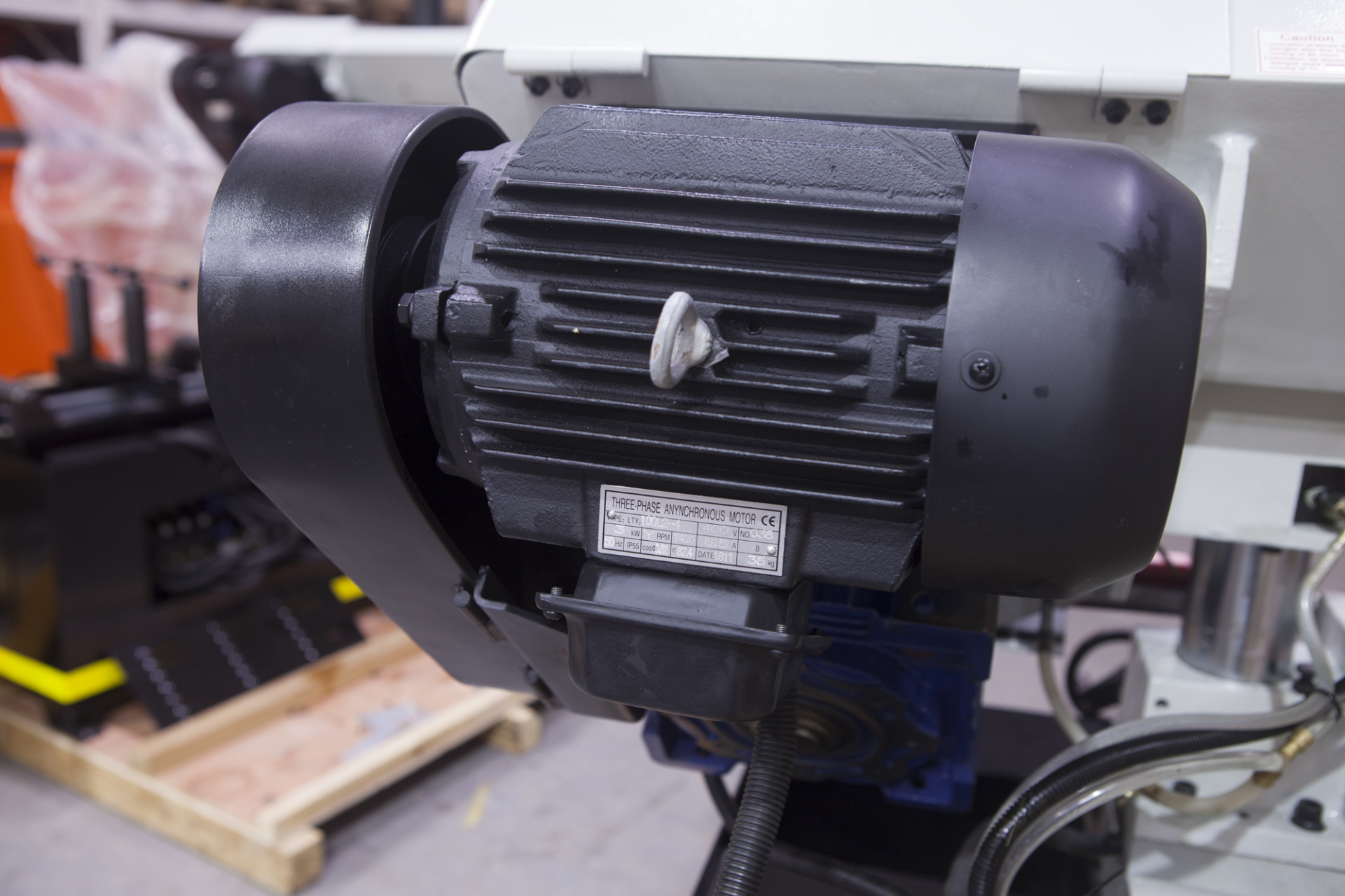

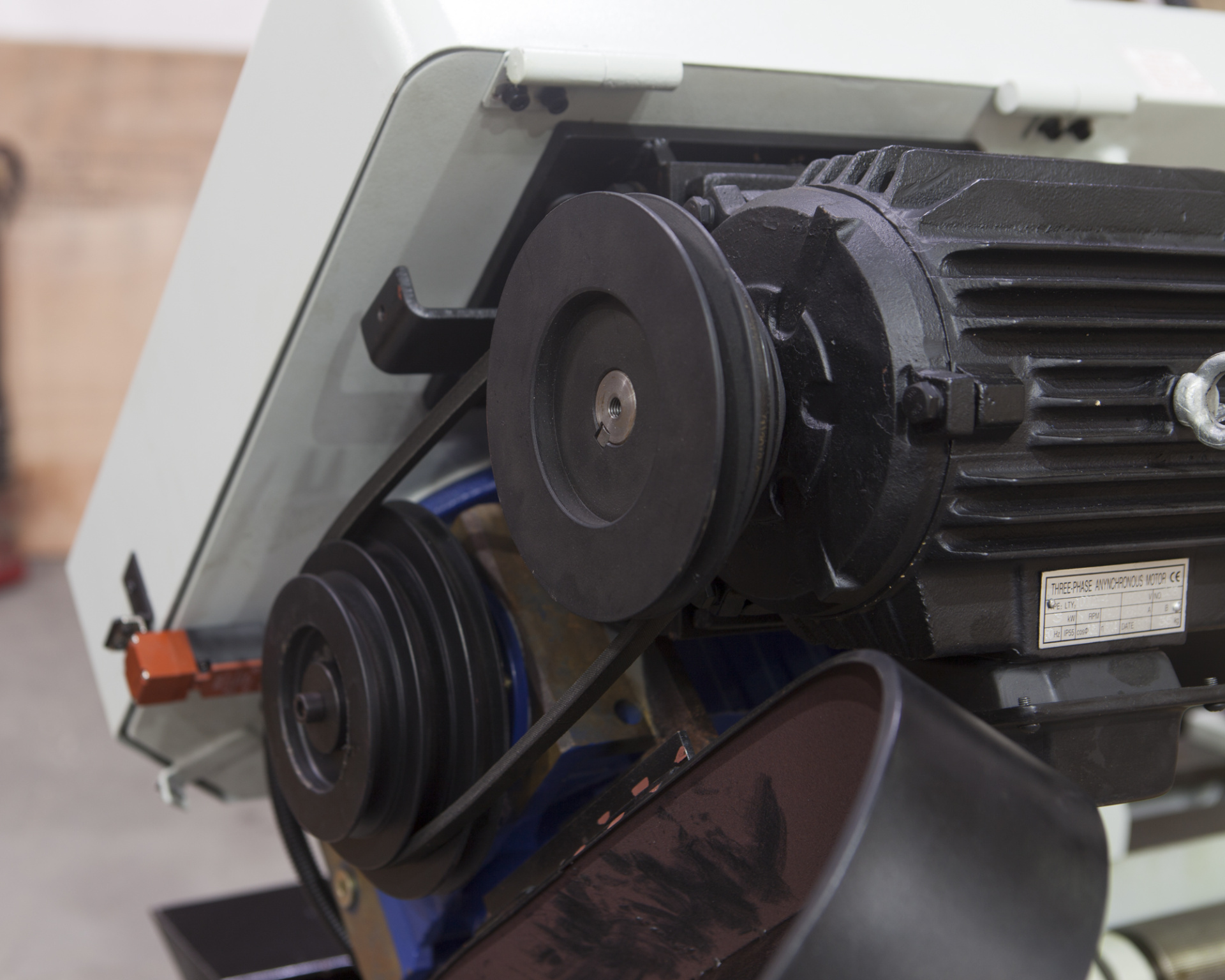

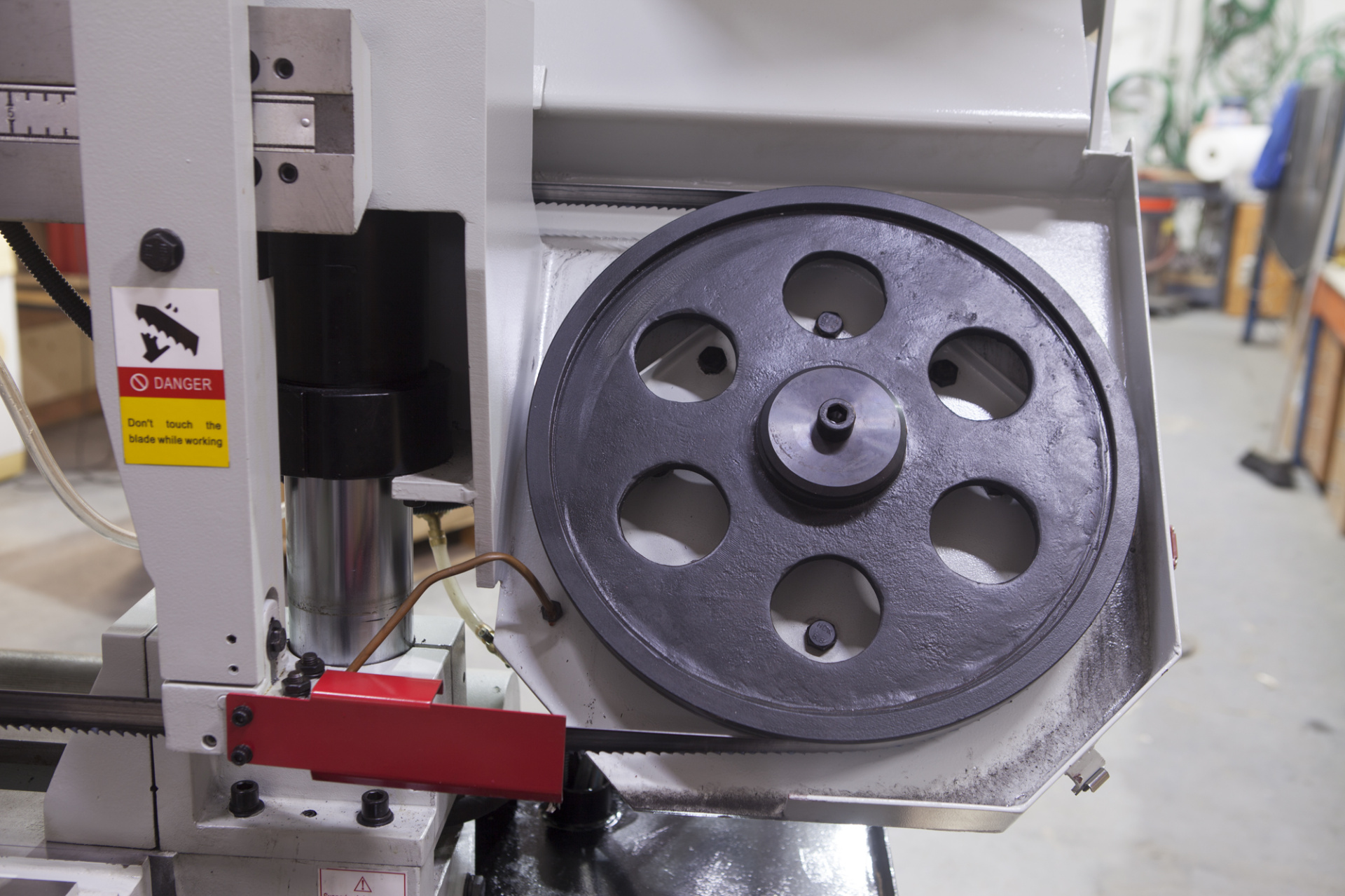

Редуктор комбинированный (зубчатый + клиноременной)
|
|||||
|
|

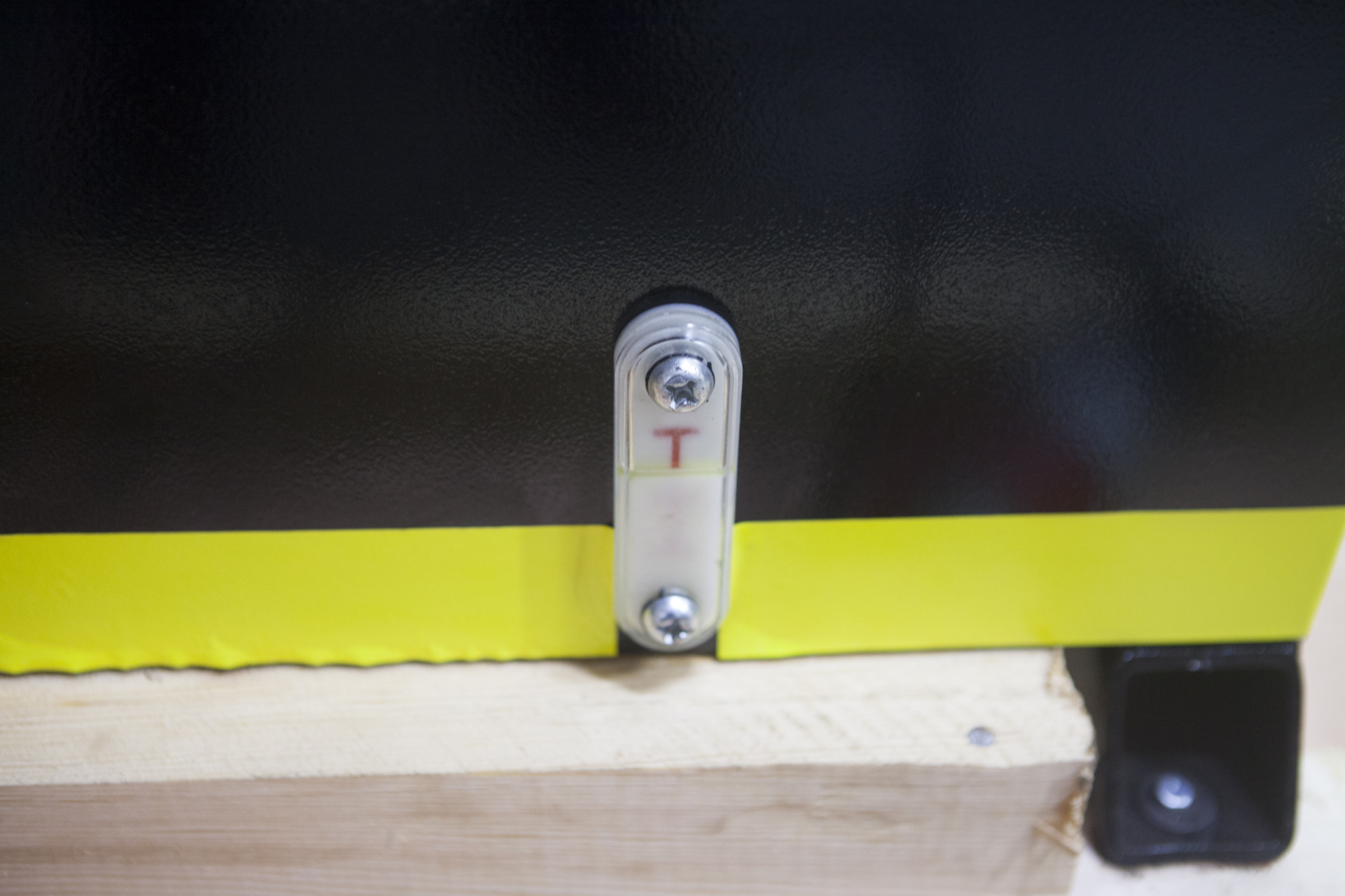

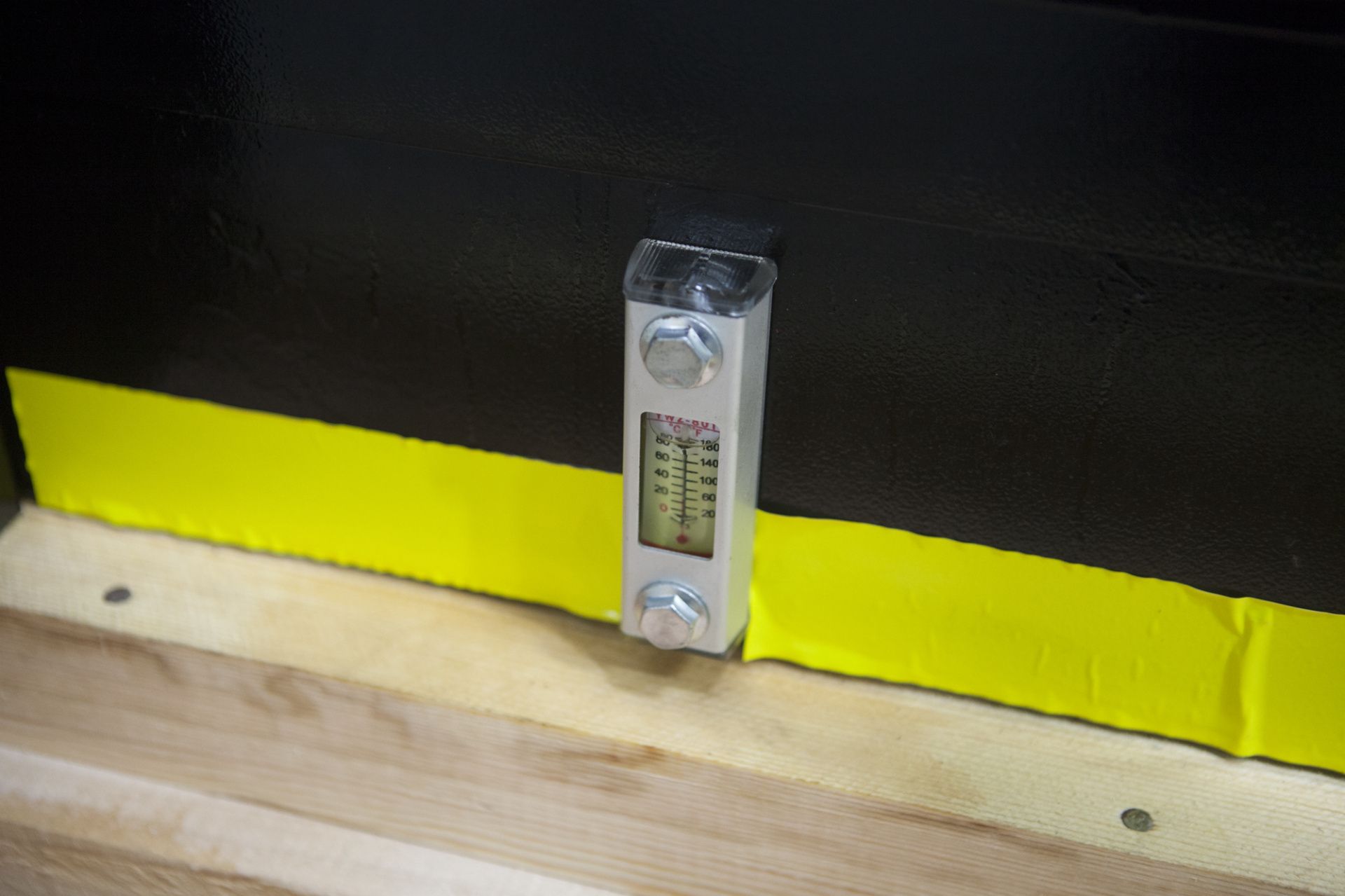

Уровень и температура масла Уровень СОЖ
|
|||||
|
|

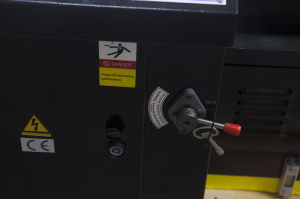

Переключатель работы тисков |
|||||
|
|

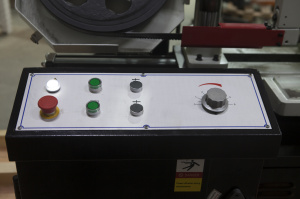

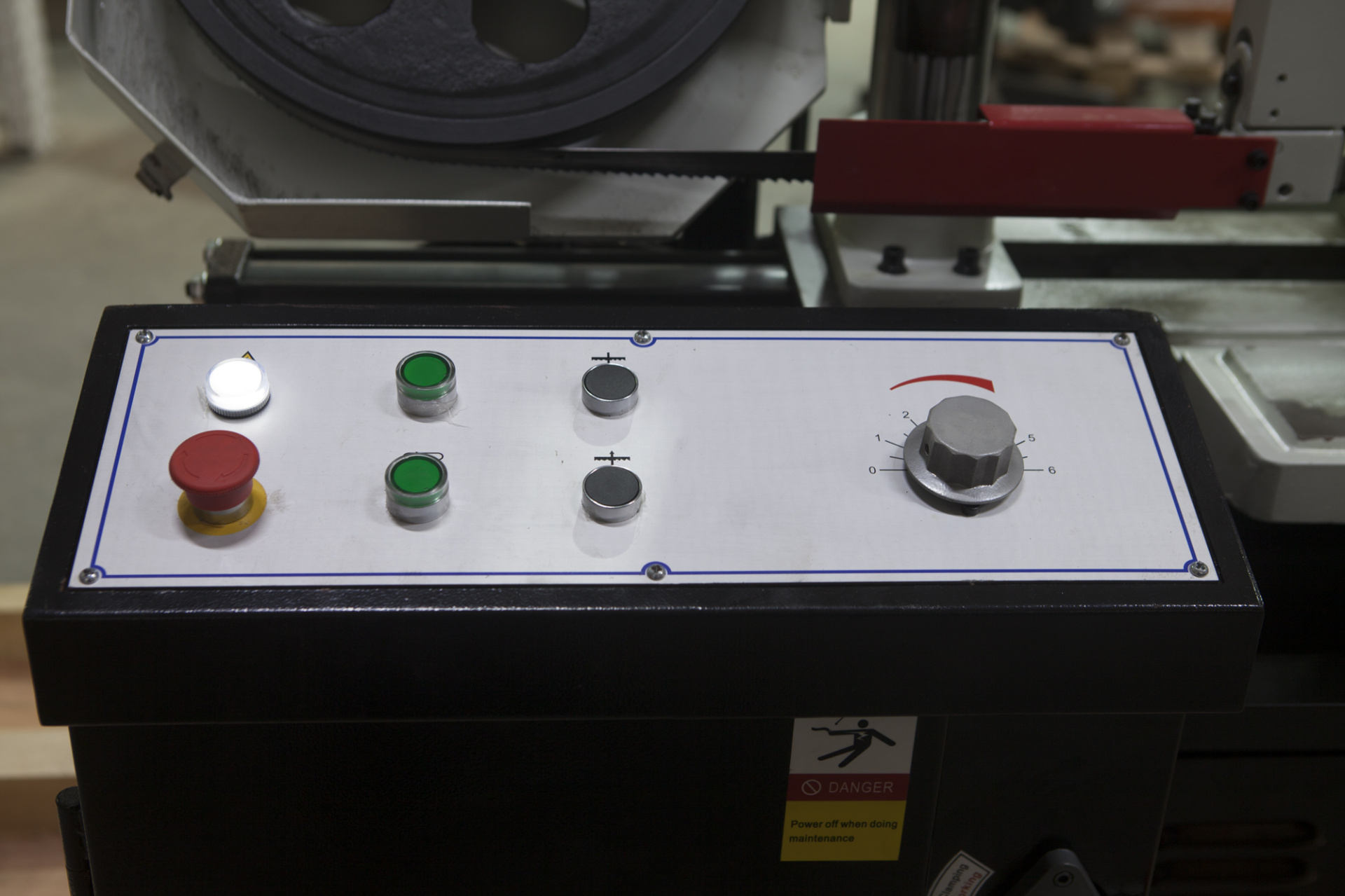

Пульт станка: Кнопка СТОП Индикация включения станка Кнопка «запуска вращения полотна» Кнопка «включения гидростанции» Кнопка «движение рамы вверх» Кнопка «движение рамы вниз» Маховик регулировки опускания рамы |
|||||
|
|
Дополнительная стойка для длинных заготовок
|
|||||
|
|
