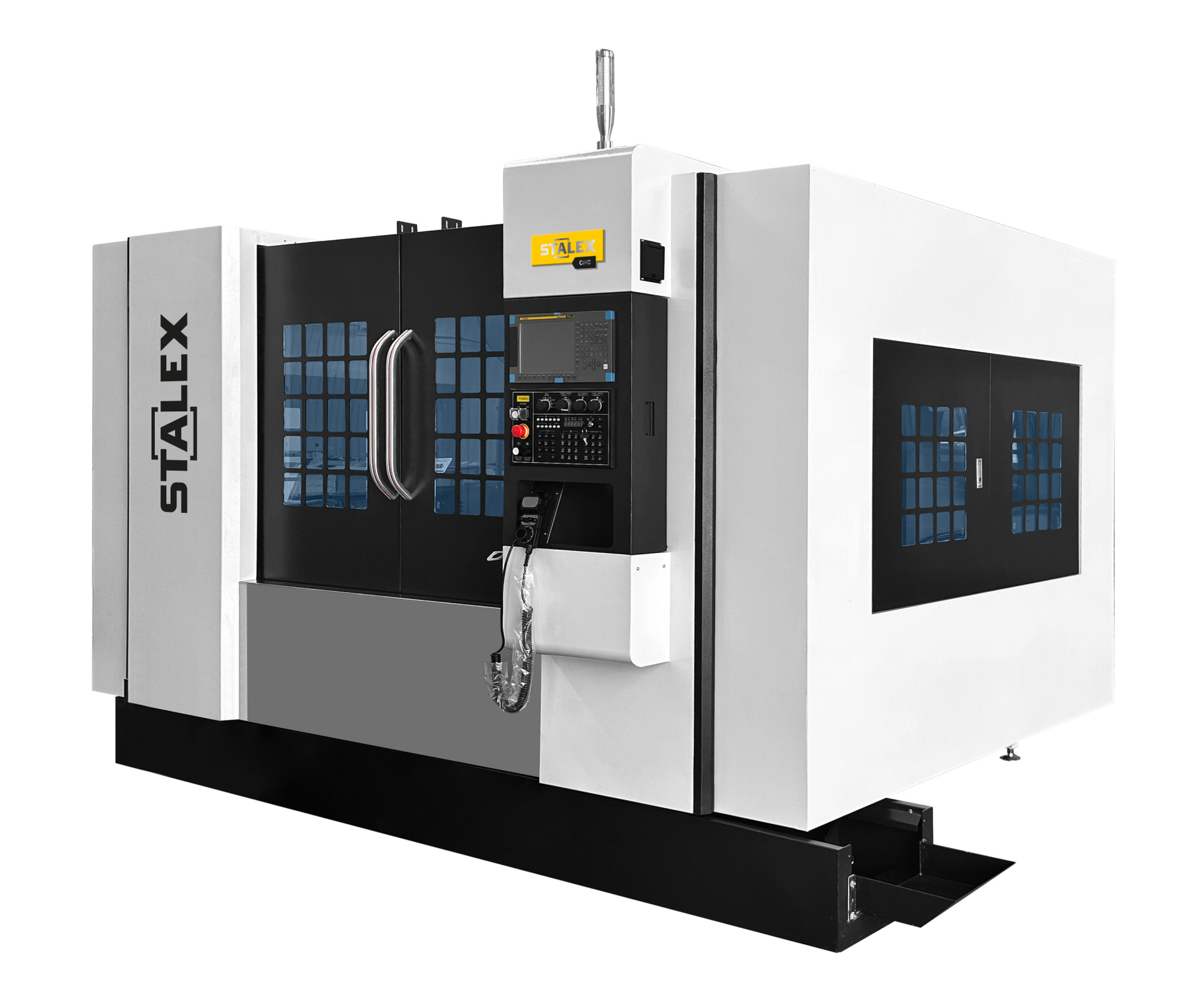

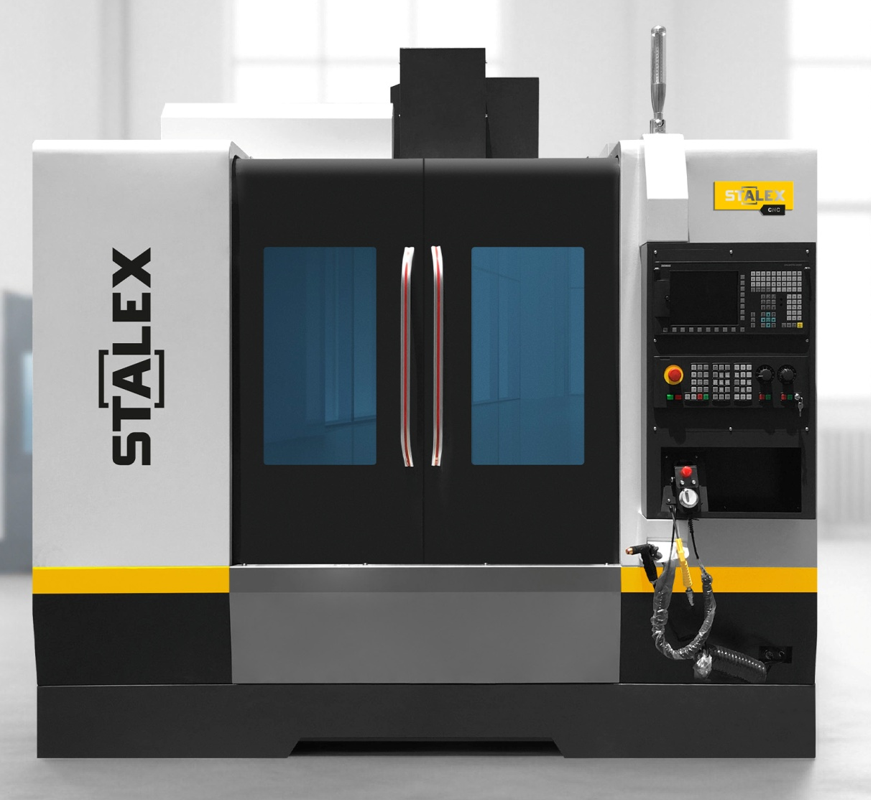

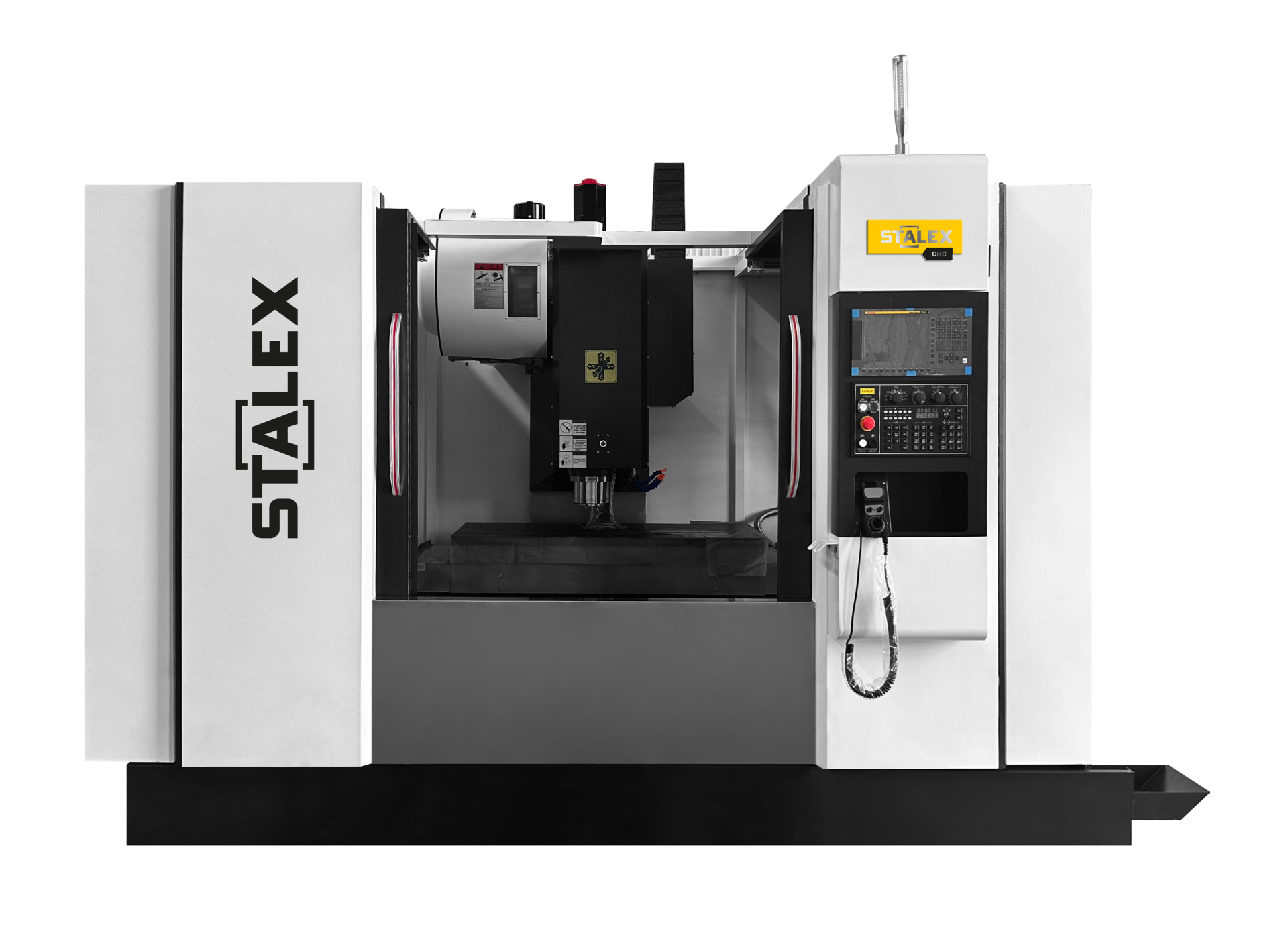

Обрабатывающий фрезерный центр с ЧПУ STALEX VMC-1890

Характеристики

Мощность двигателя, кВт:
15/18.5
Все характеристики
Стоимость товара

−5% После авторизации

Стоимость доставки уточняйте у менеджера

Обрабатывающий фрезерный центр с ЧПУ серии VMC предназначен для фрезерования, сверления, растачивания и зенкерования корпусных, плитных и дисковых деталей из металла.
Используется в общем и точном машиностроении при серийной и мелкосерийной обработке, легко включается в автоматизированные линии и ячейки с паллетными системами или роботом.

Преимущества
  • Высокая точность и повторяемость размеров, что особенно важно при серийном выпуске деталей с жёсткими допусками.
  • Повышенная производительность за счёт автоматической смены инструмента и возможности выполнения нескольких операций за одну установку.
  • Универсальность: широкий диапазон операций (фрезерование, сверление, нарезание резьбы) и работа с разными материалами от алюминия до закалённых сталей.
  • Относительно невысокая стоимость и компактность по сравнению с горизонтальными центрами, что упрощает размещение и снижает барьер входа.
  • Удобство эксплуатации: хороший обзор зоны резания, простая наладка и дружественные ЧПУ-интерфейсы сокращают время подготовки производства.
Стандартная комплектация

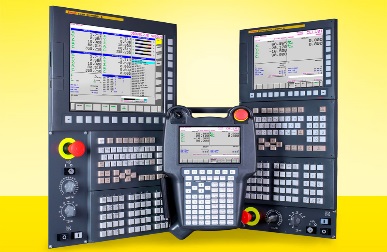

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП
  • Интерфейсы  RJ-45, USB, CF Card.
  • FANUC – это 65% рынка и более 55 лет опыта;
  • Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей;
  • Международная сеть центров сервисного обслуживания.

Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
  • Пакет функций для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга;
  • Функция Look Ahead - предпросмотр системой ЧПУ 40 кадров УП вперед.

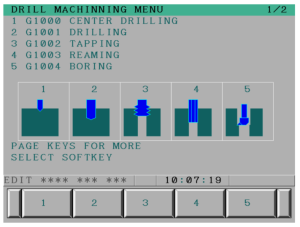

Функция ЧПУ: диалоговое программирование Manual Guide 0i
  • Диалоговое программирование, помощь в использовании стандартных G и M кодов, циклов обработки;
  • Задание контура;
  • Сокращение времени на написание управляющих программ обработки и подготовки производства.

Функция ЧПУ: динамический графический дисплей
  • Отрисовка траектории перемещения инструмента в 2D и 3D
  • При манипуляциях с «видом» (перенос, увеличение/уменьшение и т.п.) отрисовка не удаляется.
  • Отрисовка происходит без необходимости реального перемещения осей

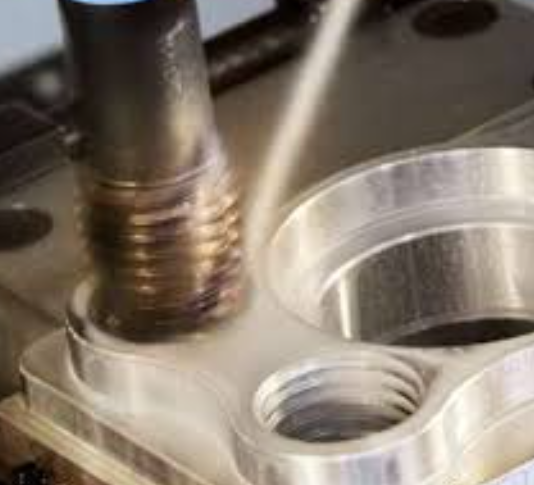

Функция ЧПУ: жесткое нарезание резьбы метчиком
  • Синхронизированное нарезание резьбы метчиком позволяет обойтись без дорогих плавающих резьбонарезных патронов и предотвращает деформацию резьбы из-за сопротивления метчика деформацию начальных ниток резьбы при выводе

Функция ЧПУ: М30 – автоматическое отключение
  • М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.

Трансформатор (встроенный)
  • Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.

Пульт управления переносной с маховичком включая кнопку аварийного отключения
  • Обеспечивает беспрепятственный доступ к рабочей зоне в процессе наладки станка;
  • Для обеспечения безопасности комплектуется кнопкой аварийного отключения.

Подготовка для установки поворотного стола (4 оси)
  • Подразумевает подготовку места в электрошкафу для размещения сервоусилителя;
  • Позволяет самостоятельно произвести подключение поворотного стола.

Конус шпинделя ВТ-40 (опц.BT-50)
  • Конус BT является наиболее распространенным стандартом исполнения инструментальной системы;
  • Высокая взаимозаменяемость.

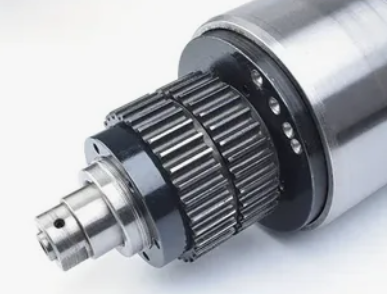

Привод шпинделя ременный, макс. частота вращения 10 000 об/мин
  • Высокая частота вращения шпинделя до 10 000 об/мин;
  • Надежная конструкция и высокая ремонтопригодность;
  • Возможность установки различных конфигураций электродвигателей;
  • Плавность хода и защита привода от перегрузок
  • и ударов;
  • Простота в использовании.

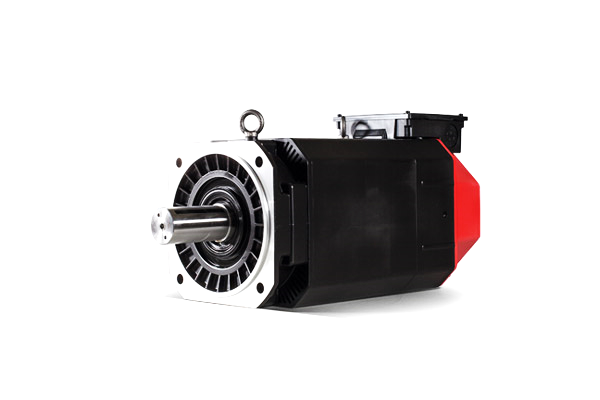

Главный серводвигатель Fanuc
  • Высокомоментный серводвигатель Fanuc характеризуется отличным соотношением производительности и цены, а также хорошей энергоэффективностью и низким тепловыделением;
  • Двигатели имеют стандартную степень защиты IP40 и сальники со степенью защиты IP54.

Направляющие качения по осям X, Y, Z
  • Высокая скорость перемещений рабочих органов;
  • Высокий класс точности;
  • Высокая ремонтопригодность.

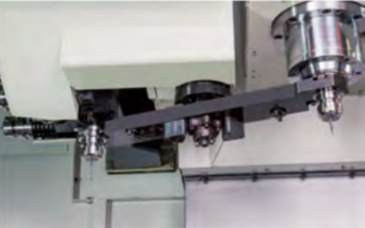

Инструментальный магазин на 24 позиций, с манипулятором
  • Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью.

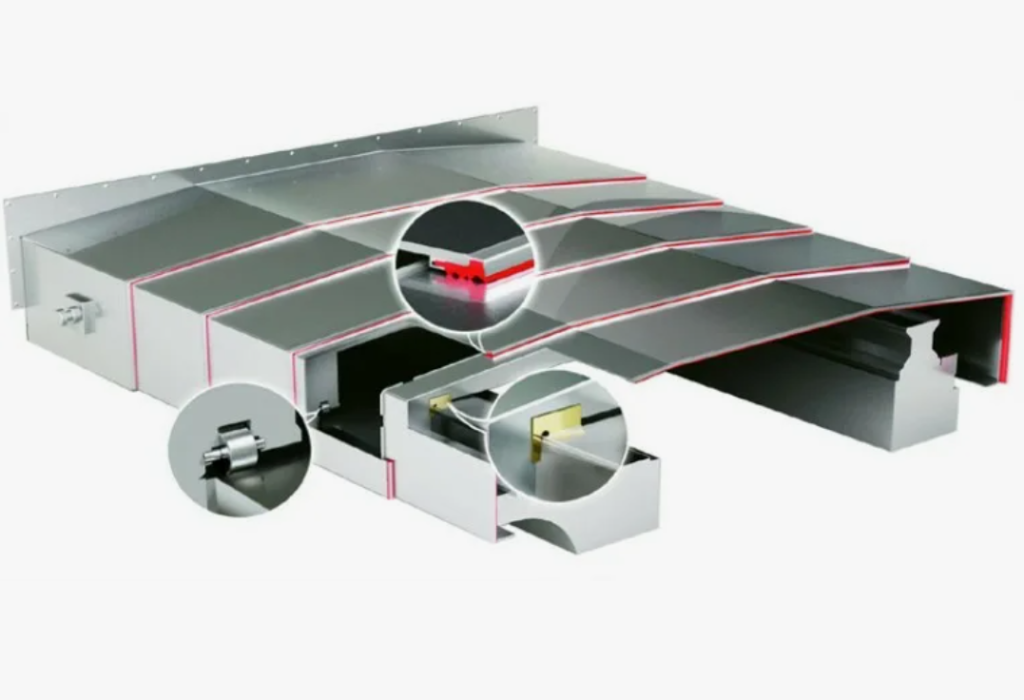

Телескопическая защита направляющих
  • Обеспечивает надежную защиту направляющих и ШВП от загрязнения;
  • Изготовлены из нержавеющей стали;
  • Обеспечивают удобный отвод стружки.

Система охлаждения электрошкафа: теплообменник
  • Используется для отвода тепла из электрошкафа;
  • Предотвращает перегрев электроавтоматики.

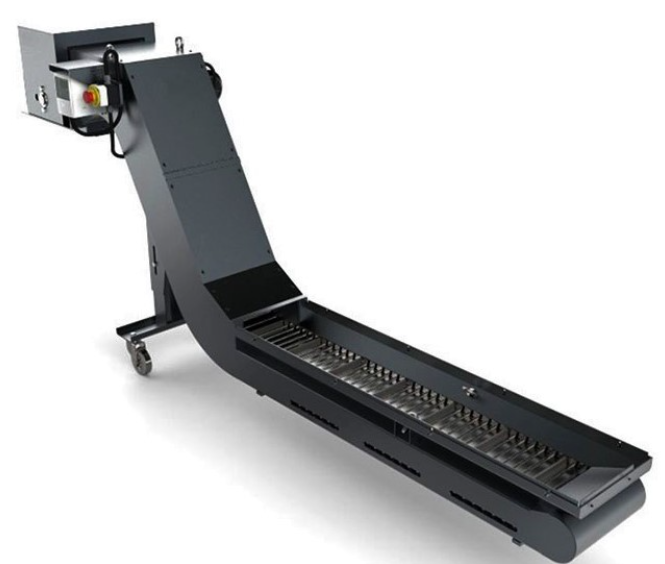

Конвейер для удаления стружки ленточного типа
  • Хорошо подходит для эффективного удаления стружки.

Защита конуса шпинделя обдувом сжатого воздуха
  • Исключает возможность попадания стружки
  • при смене инструмента;
  • Защищает поверхность конуса шпинделя от СОЖ
  • и как следствие коррозии.

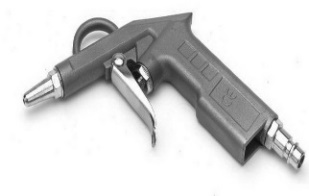

Пистолет для подачи сжатого воздуха
  • Используется для продува обработанных деталей и зажимной оснастки.

Пистолет для подачи СОЖ
  • Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки;
  • Легко и быстро производить очистку требуемых поверхностей.

Система смазки автоматическая централизованная
  • Обеспечивает систематическую подачу смазки
  • к рабочим органам;
  • Возможность управления по таймеру и в зависимости от интенсивности работы.

Система подачи СОЖ в зону резания поливом через гибкие патрубки
  • Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания;
  • Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.

Система подачи СОЖ поливом из сопел на торце шпинделя
  • Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания;
  • Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.

Система подачи СОЖ для смыва стружки с отдельным насосом
  • Обеспечивает смыв стружки из рабочей зоны;
  • Благодаря регулируемым форсункам позволяет избежать скапливание стружки в рабочей зоне.

Блокировка дверей рабочей зоны
  • Снижает риски получения травм на производстве;
  • Соответствие нормам техники безопасности на предприятии.

Освещение рабочей зоны
  • Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.

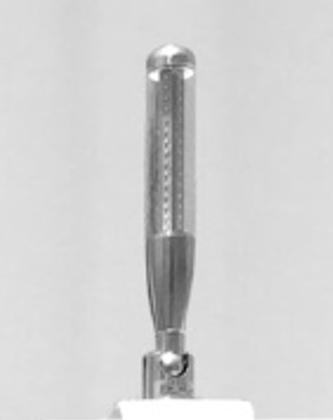

Индикация состояния станка
  • Цветовая визуализация состояния станка;
  • Удаленно сообщает работнику о состоянии станка.

Комплект выравнивающих опор
  • Предназначены для выставления оборудования по уровню.

Кожух станка полностью закрытый
  • Снижает риски получения травм на производстве;
  • Препятствует разбрызгиванию стружки и СОЖ;
  • Снижает уровень шума, возникающий в процессе обработки.

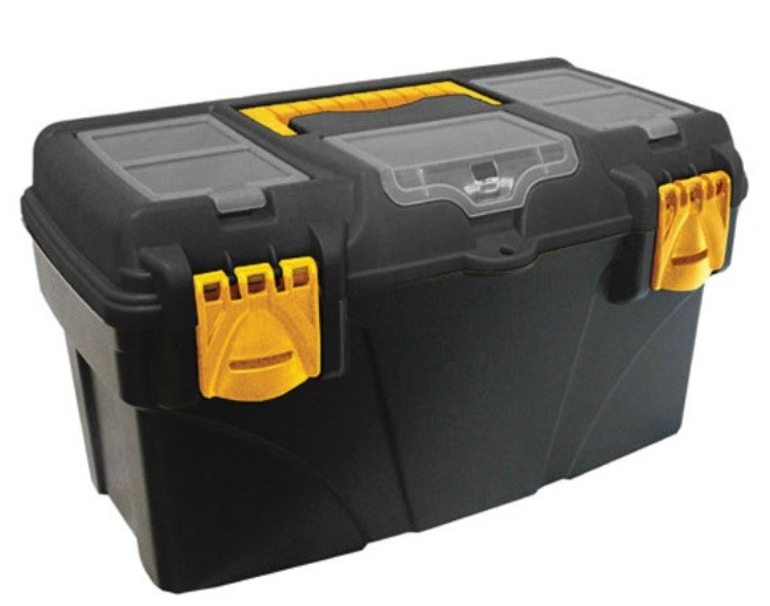

Комплект инструмента для наладки и обслуживания станка
  • Используется при наладке и регламентном обслуживании оборудования.

Комплект технической документации (в электронном виде)
  • Руководство по программированию системы ЧПУ;
  • Руководство по эксплуатации;
  • Техническая карта;


Перечень производителей основных узлов

  • Система ЧПУ | FANUC (Япония), Siemens (Германия)

  • Главный привод | FANUC (Япония), Siemens (Германия)

  • Приводы по осям Х, Y, Z | FANUC (Япония), Siemens (Германия)

  • Шпиндель | ROYAL / KENTURN / FUKA (Тайвань)

  • Шпиндельный подшипник | NTN/NSK (Япония) SKF(Швеция）

  • ШВП | PMI / HIWIN (Тайвань)

  • Подшипник ШВП | NACHI (Япония)

  • Направляющие качения | PMI / HIWIN (Тайвань)

  • Инструментальный магазин | OKADA / RELIB (Китай)

  • Стружечный конвейер | GUBOTE（Китай）

  • Система смазки | BAOTN（Китай)

  • Пневматика | SMC（Япония)

  • Кондиционер электрошкафа | TONGFEI (China)

  • Электрические компоненты | SCHNEIDER ELECTRIC (Франция)
