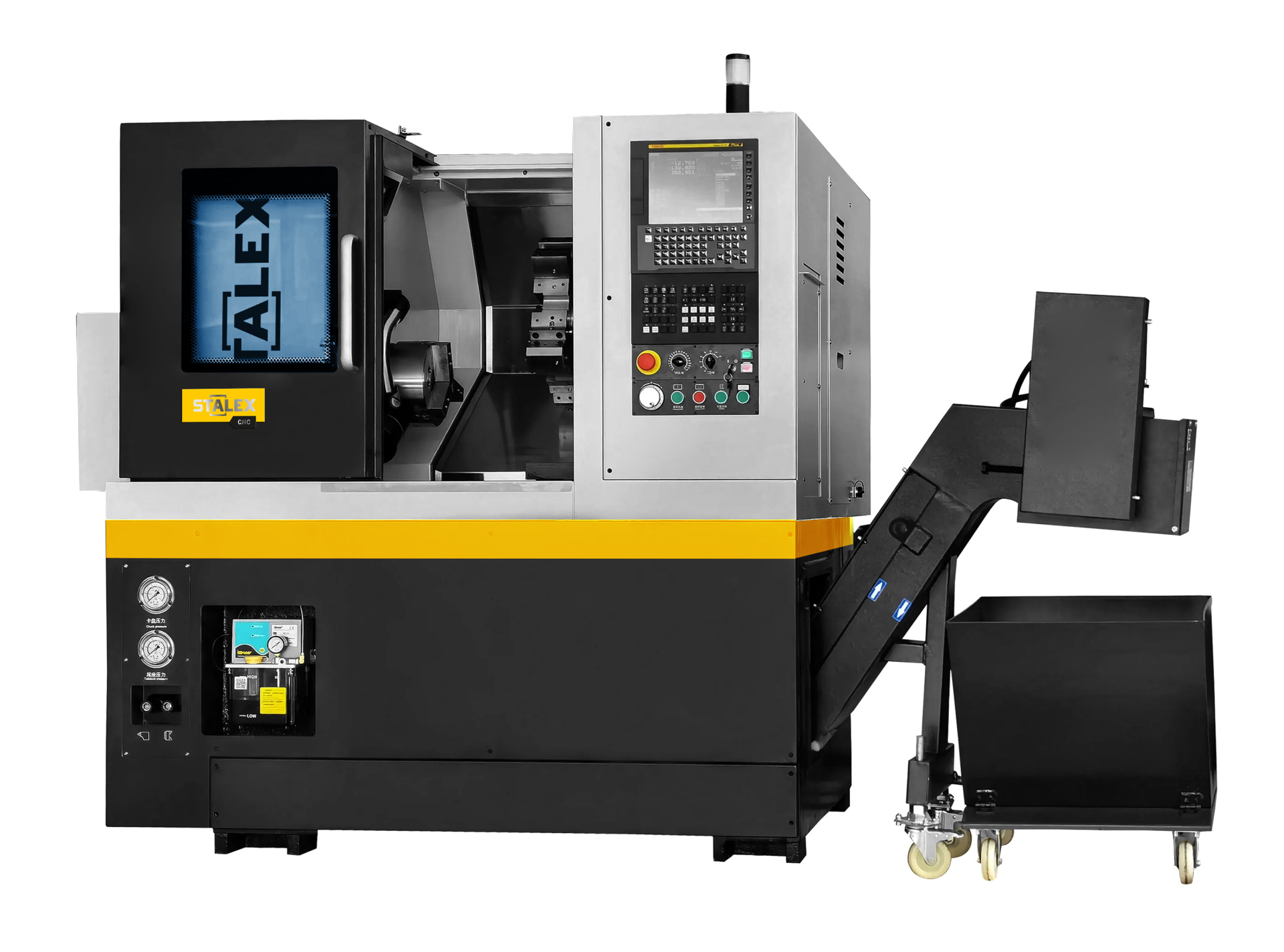

Токарный станок С ЧПУ револьверного типа STALEX ST-160

Характеристики

Мощность двигателя, кВт:
7,5
Все характеристики
Стоимость товара

−5% После авторизации

Стоимость доставки уточняйте у менеджера

Станки с ЧПУ токарного типа серии ST с револьверной головкой, токарно-фрезерные комбинированные станки, а также двухшпиндельные токарно-фрезерные комбинированные станки – это высокопроизводительные машины, представляющие собой современную высокоэффективную разработку. Данная серия станков объединяет передовые отраслевые конструкторские решения и технологии обработки. Станок изготовлен по платформенной и модульной схеме, что позволяет за счет различных комбинаций компонентов реализовать широкие возможности токарно-фрезерной обработки. Станок имеет компактную конструкцию при сохранении удобного рабочего пространства. Узлы и компоненты обладают высокой степенью взаимозаменяемости между различными моделями, обеспечивая широкие возможности для масштабирования. Предусмотрены интерфейсы для подключения различных дополнительных модулей автоматизации, таких как колонна для роботизированной загрузки и разгрузки, автоматическая дверь, устройство автоматического приема деталей, инструментальный щуп, система онлайн-контроля заготовок, транспортер для готовых изделий, линейные шкалы и т. д. Это облегчает последующее расширение функциональности и позволяет пользователю добиться высокой производительности при оптимальных затратах.

Преимущества
  • Используется коробчатая горизонтальная станина литой конструкции с низким уровнем вибраций и высокой жесткостью, обладающая превосходными механическими характеристиками и стабильной точностью;
  • В стандартной комплектации используется надежный механический шпиндель втулочного типа, а в качестве опции доступен высокомоментный шпиндель с прямым приводом и принудительным охлаждением. Пользователь может выбирать конфигурацию в зависимости от реальных условий эксплуатации;
  • Разработанная компанией интегрированная суппортная револьверная головка оснащена трехсегментным дуговым кулачковым механизмом, обеспечивающим высокую точность позиционирования и отличную стабильность. Стандартная конструкция головки выдерживает давление охлаждающей жидкости до 70 кг/см², что удобно для последующего подключения систем высоконапорного охлаждения или высоконапорного отрыва стружки;
  • Во всех подающих осях используются роликовые линейные направляющие с высокой жесткостью. Винтовые пары подающих осей выполнены с предварительно нагруженными двойными гайками и проходят предварительное растяжение;
  • Опционально устанавливаемая гидравлическая задняя бабка может быть оснащена функцией определения положения; она обладает высокой выталкивающей силой, а ее ход легко регулируется;
  • Модульная конструкция и широкие возможности расширения позволяют эффективно решать любые задачи – от базовой трехосевой токарной обработки до работы с сервоприводной или гидравлической задней бабкой, двухшпиндельной обработки с противоположной стороны, а также токарно-фрезерной обработки с осью Y – все это реализовано в станках серии ST;
  • Конструкция станка специально адаптирована для автоматизации загрузки и разгрузки: предусмотрены интерфейсы для установки колонн манипуляторов, лотков и складов заготовок, что обеспечивает удобство как для предварительного оснащения, так и для последующего добавления различных видов загрузочно-разгрузочных роботов.
Стандартная комплектация

  • Система ЧПУ FANUC

  • 8 или12 позиционная сервоуправляемая револьверная головка

  • 8-дюймовый полый гидравлический патрон

  • Энергосберегающая гидравлическая система

  • Импортные прецизионные шарико-винтовые пары и направляющие

  • Теплообменник электрошкафа

  • Импортные электрические компоненты

  • Устройство автоматической смазки

  • Охладительное устройство

  • Трехцветная сигнальная лампа

  • Полностью закрытый защитный кожух

  • Железная прокладка станка

Опции (по выбору)

  • Задняя бабка с сервоприводом

  • Гидравлическая задняя бабка

  • Автоматическое устройство для отвода стружки и тележка для съема стружки

  • Автоматический инструментальный щуп

  • Автоматическое устройство приема заготовок и транспортер для деталей

  • Автоматическая система подачи длинных прутков

  • Устройство для измерения заготовки в режиме реального времени

  • Модуль манипулятора для автоматической загрузки и выгрузки

  • Модуль автоматической двери верхней подачи заготовок

  • Модуль автоматической двери для фронтальной подачи заготовок

  • Оптическая линейка

  • Система ЧПУ: Siemens, Syntec, Mitsubishi




Перечень производителей основных узлов
  • Система ЧПУ | Fanuc (Япония)
  • Привода по осям Х, Z | Fanuc (Япония)
  • Главный двигатель | Fanuc (Япония)
  • Шпиндель | От производителя (Китай)
  • Усиленная револьверная головка | От производителя (Китай)
  • ШВП | PMI / THK(Тайвань)
  • Подшипники шпинделя | SKF / NSK / KOYO (Япония)
  • Подшипники ШВП | SKF / NSK / KOYO (Япония)
  • Гидравлический патрон, гидравлический цилиндр | AUTOGRIP (Тайвань) , Auto chuck (China)
  • Стружечный конвейер | QIWO (Китай)
  • Клиновой ремень | GATES / BANDO / Mitsubishi (США / Япония)
  • Система смазки | ISHAN (Тайвань)
  • Гидравлическая система | HYKO (Китай)
  • Кондиционер электрошкафа | WINHEE (Китай)
  • Основные электрические компоненты | Schneider (Франция)

Стандартная комплектация

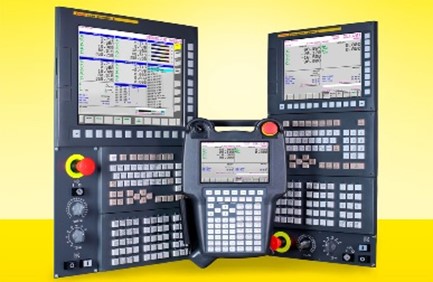

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2Мб памяти для хранения УП
  • Интерфейсы USB, CF Card, SThernST;
  • FANUC – это 65% рынка и более 55 лет опыта;
  • Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей;
  • Международная сеть центров сервисного обслуживания.

Функция ЧПУ: М30 – автоматическое отключение
  • М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.
Трансформатор
  • Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.
Моторшпиндель  20 кВт
  • Высокоментный двигатель, обеспечивающий повышенные силовые характеристики на шпинделе;
  • Широкий диапазон высокого крутящего момента и мощности;
Шпиндель с торцем А2-5 (отв. Ø56 мм)
  • Главный орган станка, передающий крутящий момент от главного привода к заготовке;
  • Наличие крепежного фланца позволяет реализовывать крепление заготовок с помощью всевозможных патронов и приспособлений;
  • В сочетании с гидропатроном позволяет осуществлять обработку прутка диаметром до Ø44 мм.
Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø152мм (6”), включая 1 к-т твердых и 1 к-т мягких кулачков
  • 3-кулачковый гидравлический самоцентрирующийся патрон;
  • Тонкое регулирование давления кулачков позволяет обеспечить как силовой зажим для черновой обработки, так и оптимальное давление как для работы с тонкостенными деталями.
Гидроцилиндр, полый (макс. диаметр прутка ø 44 мм )
  • Посредством поступательного движения тяговой трубы от действия гидравлики управляет зажимом/разжимом патрона
  • Позволяет производить ручную или автоматическую загрузку прутка в рабочую зону;
  • Необходим для работы с автоматом подачи прутка.
Датчик положения гидроцилиндра
  • Определяет положение штока гидроцилиндра,
  • Подает сигнал об отсутствии заготовки в патроне;
  • Необходим для работы с автоматом подачи прутка.
включен
Интерфейс для подключения барфидера
  • Включает в себя подготовку разъемов для подключения автоматической подачи прутка;
включен
12-поз. револьверная головка BMТ45, (25×25, D40 мм)
  • Конструкция повышенной жесткости, крупный цельно-литой корпус, устанавливаемый непосредственно на направляющие станка,
  • Максимальная жесткость за счет увеличенного сечения фланца  револьверной головки и максимальной площади ее прилегания основания корпуса и поперечному суппорту без промежуточных звеньев.

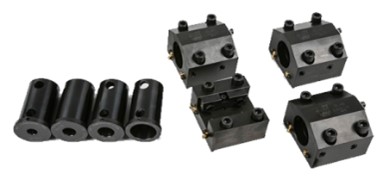

Стартовый набор инструментальной оснастки
  • Осевой приводной блок - 1шт.,  (с внутренним подводом СОЖ)
  • Радиальный приводной блок-1 шт., (с внутренним подводом СОЖ)
  • 5 комплектов расточных блоков
  • 4 комплекта торцевых блоков
  • 1 комплект торцевых блоков
ШВП по осям X, Z с преднатягом
  • ШВП по осям X, Z с пред натягом, позволяет исключить возникновение осевых и радиальных люфтов;
  • Обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.
Направляющие качения по осям X, Z
  • Высокая скорость перемещений рабочих органов;
  • Увеличенная несущая способность за счет уникальной конструкции каретки;
  • Высокий класс точности;
  • Высокая ремонтопригодность.
Пистолет для подачи СОЖ
  • Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки;
  • Легко и быстро производить очистку требуемых поверхностей
Пистолет для подачи сжатого воздуха
  • Используется для продува обработанных деталей и зажимной оснастки.
Кожух станка полностью закрытый
  • Снижает риски получения травм на производстве;
  • Препятствует разбрызгиванию стружки и СОЖ;
  • Снижает уровень шума, возникающий в процессе обработки.

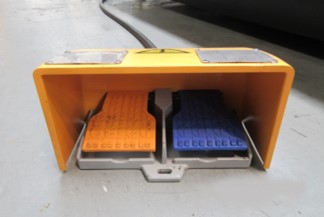

Педаль для зажима / разжима кулачков и выдвижения пиноли
  • Гидравлическая система зажима /разжима кулачков патрона (ножная педаль);
  • Управление ходом пиноли задней бабки.

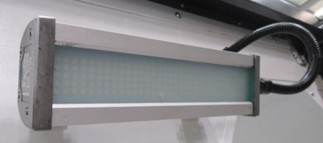

Освещение рабочей зоны
  • Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.
Индикация состояния станка
  • Цветовая визуализация состояния станка;
  • Удаленно сообщает работнику о состоянии станка.
Система охлаждения электрошкафа: кондиционер
  • Опция необходима для охлаждения компонентов эл/шкафа при работе оборудования 24 часа в сутки;
  • Рекомендуется при превышении температурных норм эксплуатации;
  • Компенсация значительных перепадов температуры в цехе с учетом климатических зон.
Система смазки автоматическая централизованная
  • Обеспечивает систематическую подачу смазки к рабочим органам;
  • Возможность управления по таймеру и в зависимости от интенсивности работы.

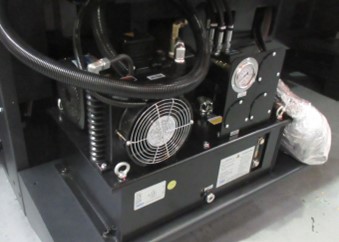

Гидравлическая станция
  • Предназначена для обеспечения закрепления заготовки в патроне, выдвижения пиноли задней бабки и поворота гидравлической револьверной головки.

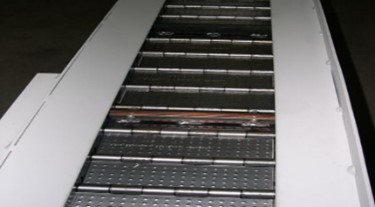

Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки)
  • Подходит для эффективного удаления любого типа стружки, в том числе витой.
Блокировка дверей
  • Снижает риски получения травм на производстве;
  • Соответствие нормам техники безопасности на предприятии.
Задняя бабка с гидравлической пинолью Морзе №4, включая вращающийся задний центр, прижим задней бабки к направляющим механический (для станков без противошпинделя)
  • Обеспечивает надежное закрепление длинных деталей;
  • Выдвижение пиноли осуществляется при помощи гидравлики, возможность регулирования давления;
  • Прижим задней бабки к направляющим механический;
Комплект выравнивающих опор
  • Предназначены для выставления оборудования по уровню.
Комплект инструмента для наладки и обслуживания станка
  • Используется при наладке и регламентном обслуживании оборудования.
Комплект технической документации
  • Руководство по программированию системы ЧПУ;
  • Руководство по эксплуатации;
  • Техническая карта;
  • Сервисная книга.
