- Настройка станка не требует специальной подготовки.

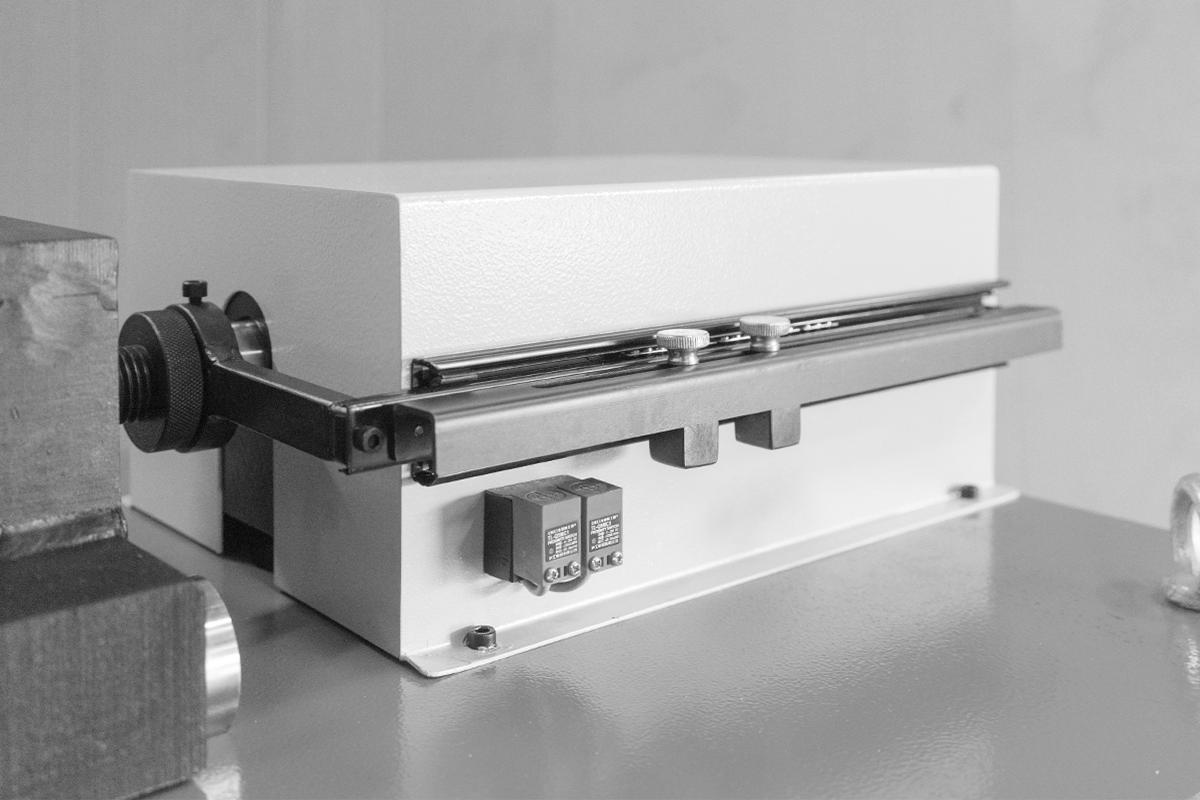

- Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством (энкодером).
- Требуемый угол задаётся счётчиком-индикатором в градусах.

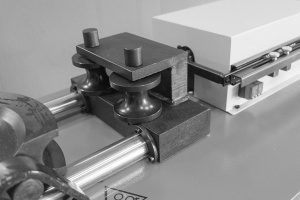

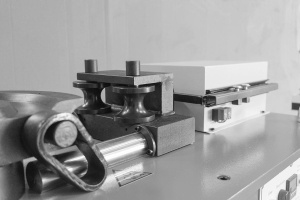

- Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.
- Простота конструкции, лёгкость эксплуатации и высокая эффективность.

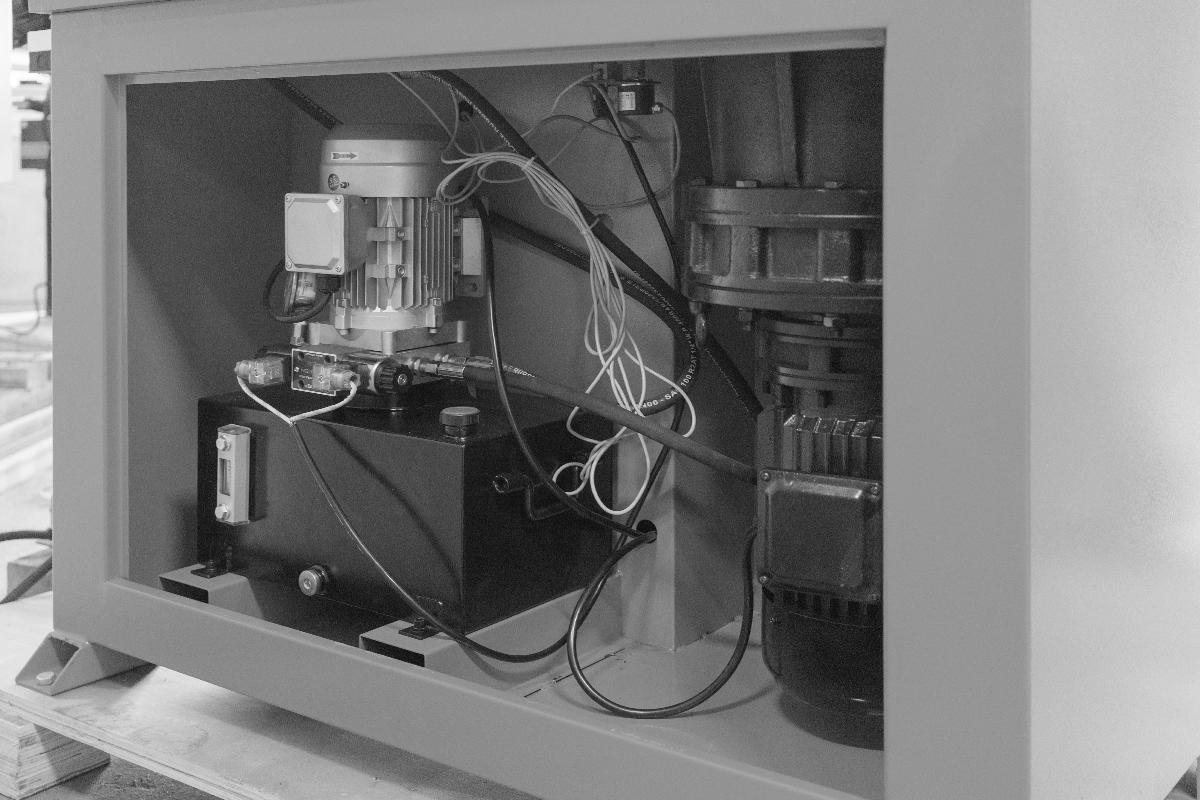

- Прочность конструкции станка.
- В стандартной комплектации 4 комплекта штампов (оснастки) — Ø25; 32; 38; 48 мм.

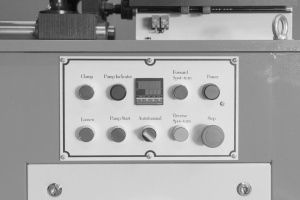

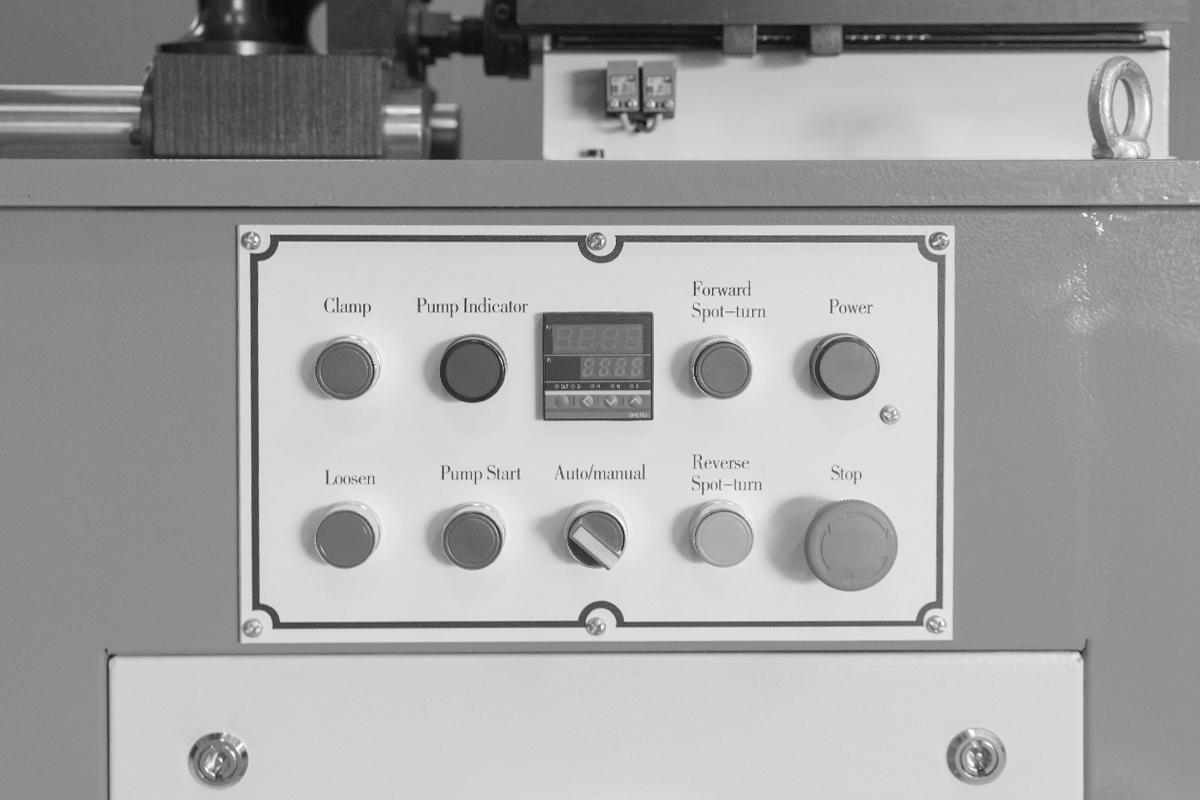

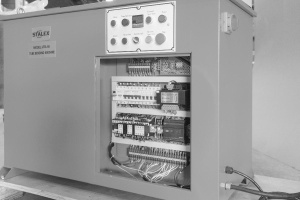

- Возможность работы в ручном и автоматическом режимах.
ВНИМАНИЕ! Станок относится к оборудованию бездорнового типа. При гибке происходит естественная деформация поперечного сечения трубы (овализация), которая может достигать 50 % и более. Это не является дефектом станка и не нарушает его технических характеристик.
НАЗНАЧЕНИЕ:

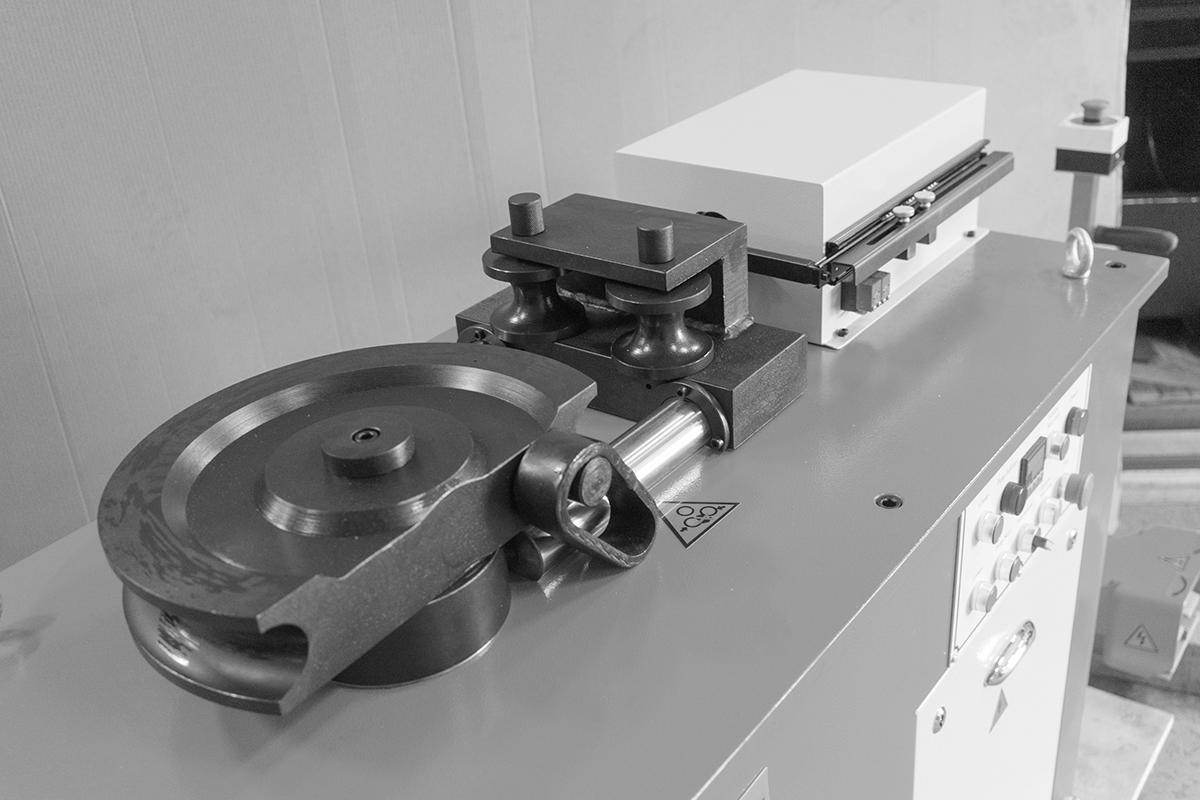

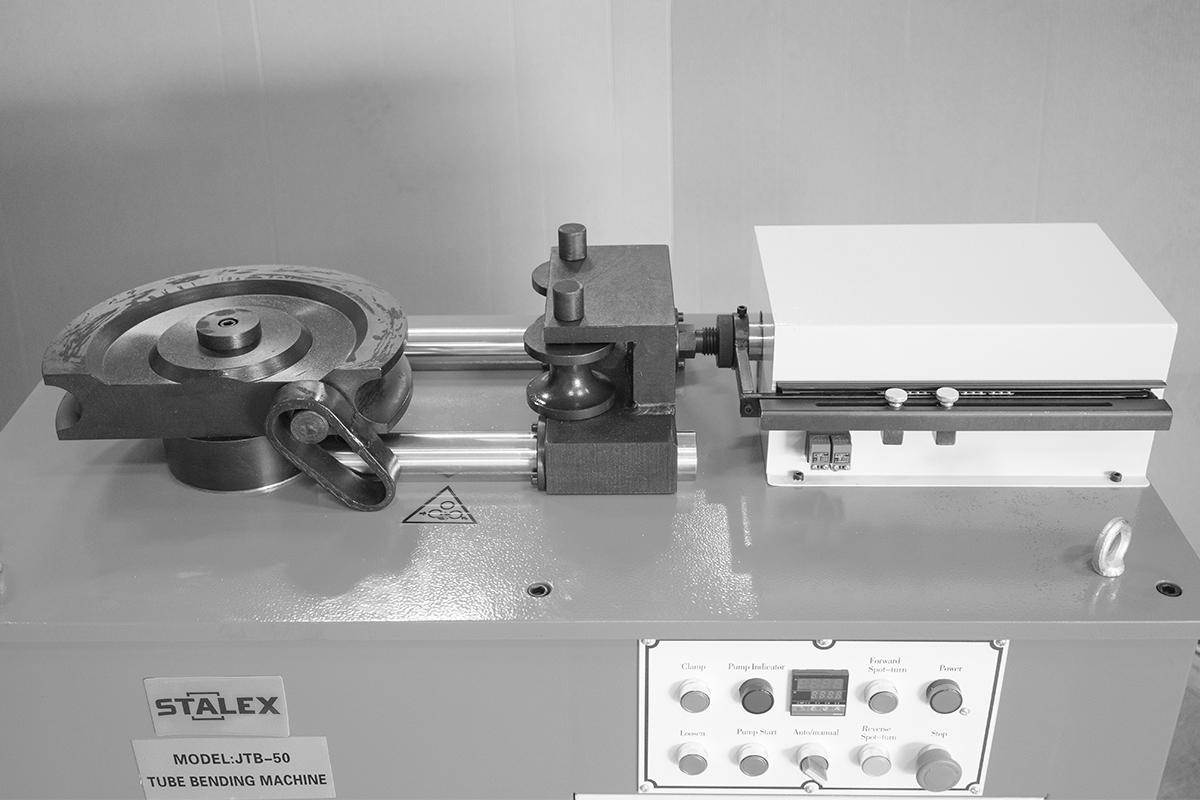

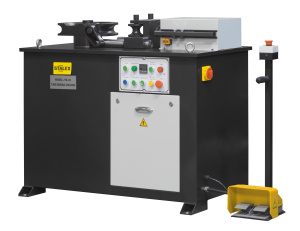

Трубогиб Stalex JTB 50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику — такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø51 мм, с толщиной стенки до 5 мм (сталь и цветные металлы).
Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путём ввода необходимого угла через счётчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб, широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее.
Станок может управляться в ручном режиме путём нажатия отдельных кнопок и в автоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, лёгкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
При работе с крупными заготовками требуется монтаж станка к полу.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
В стандартной комплектации 4 комплекта штампов (оснастки) — Ø25; 32; 38; 48 мм.
|
Модель |
Метрический размер (наружный диаметр трубы), мм |
CLR (радиус гиба по осевой линии), мм |
|
JTB 50 |
φ 25 |
90 |
|
JTB 50 |
φ 32 |
115 |
|
JTB 50 |
φ 38 |
130 |
|
JTB 50 |
φ 48 |
170 |

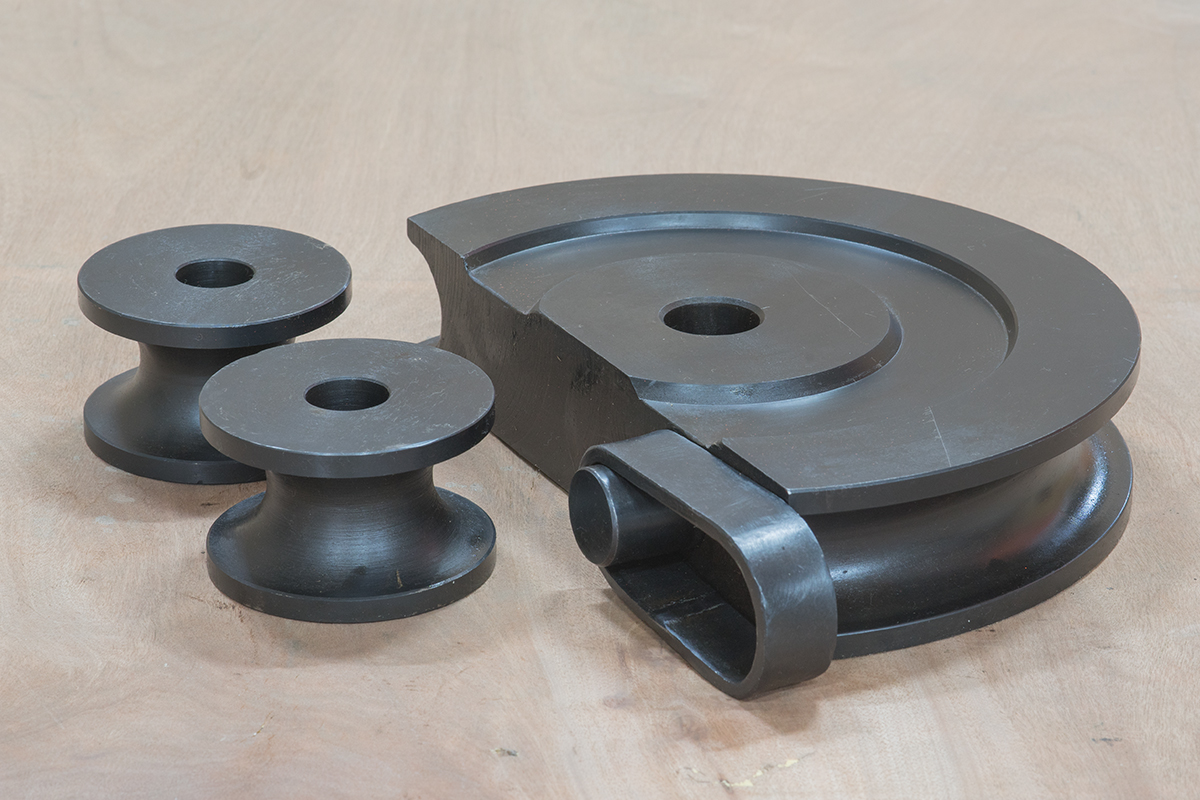

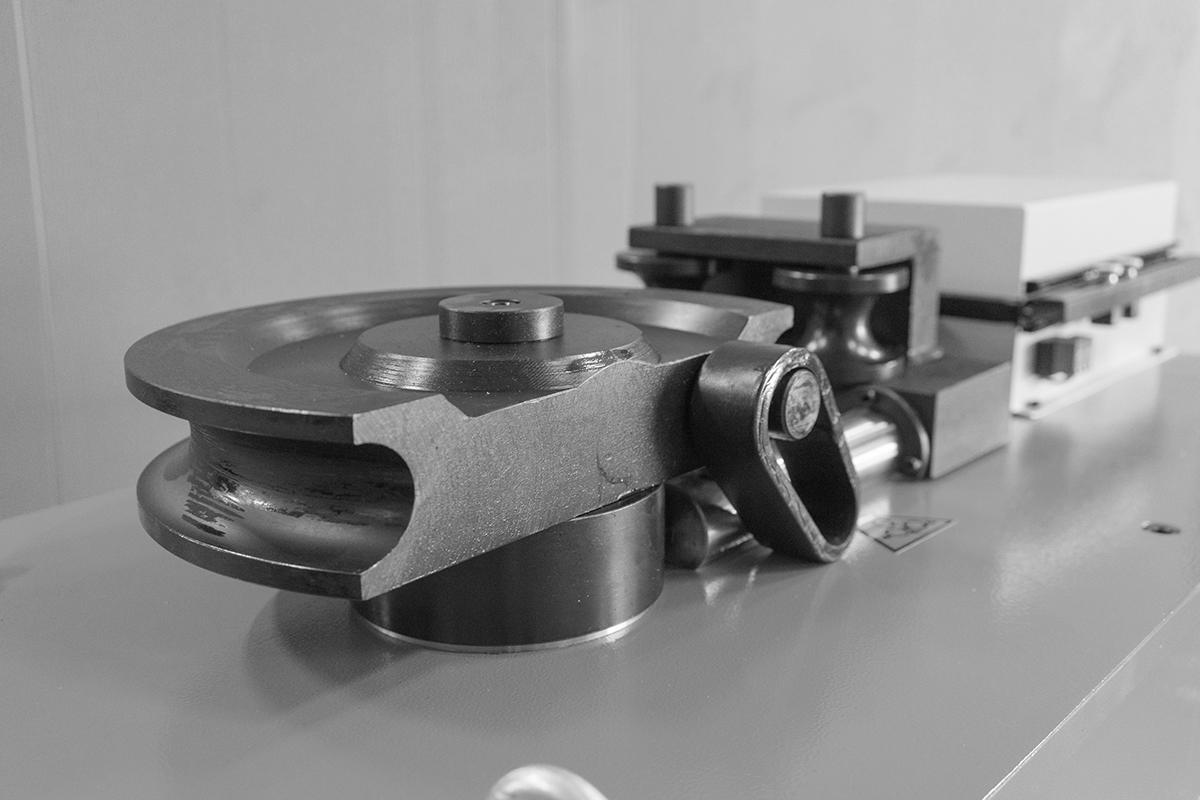

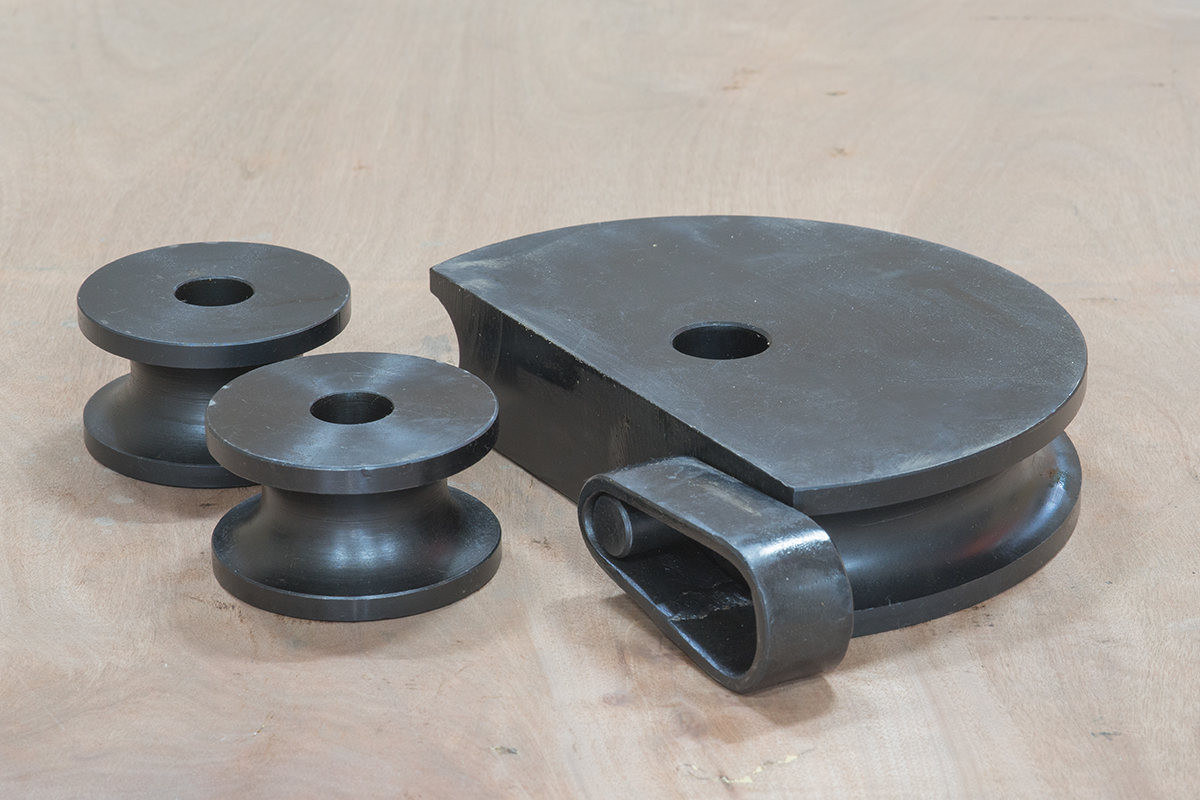

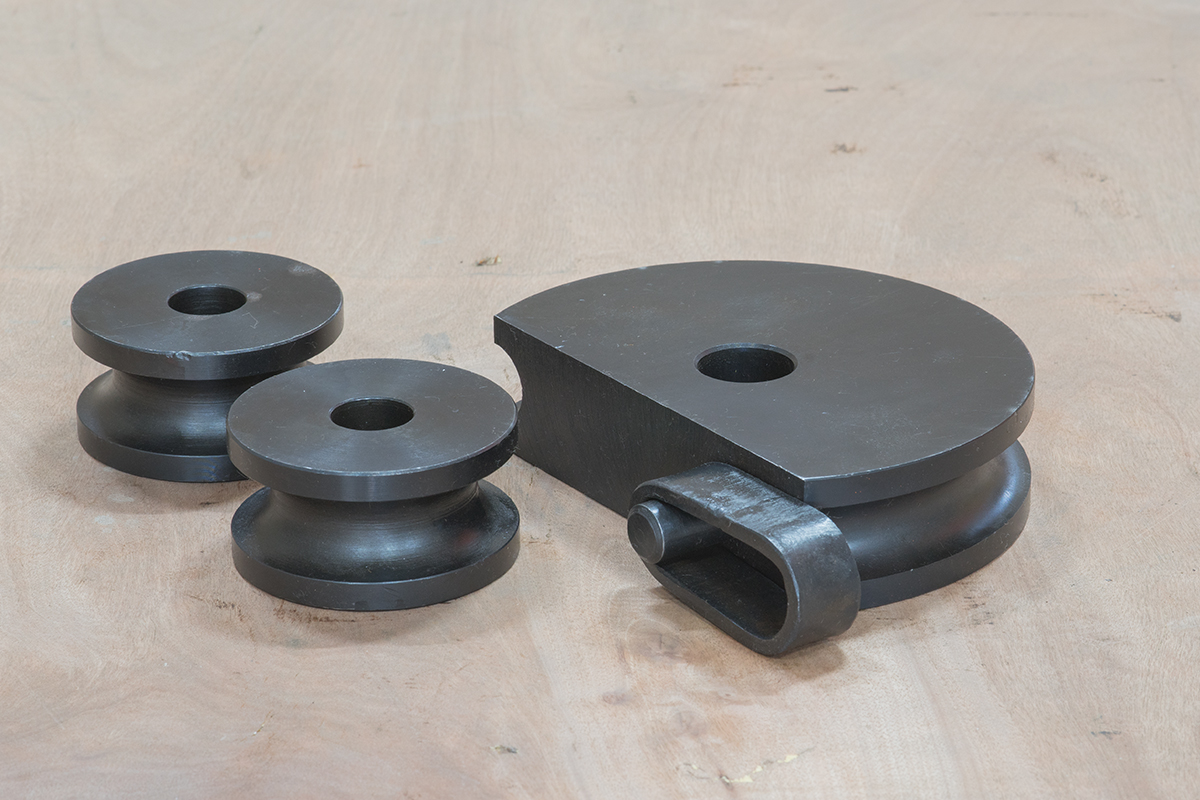

- гибочный штамп (ролик);
- фиксирующая скоба;
- ползун (блок протягивания).
ДОПОЛНИТЕЛЬНЫЕ РОЛИКИ (ПО ЗАКАЗУ):
| Наименование | Характеристики |
| Гибочный штамп Ø16 мм | R70 мм (5/8"), 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп Ø20 мм | R77 мм (3/4"), 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп Ø25 мм | R96 мм (1"), 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп Ø32 мм | R146 мм (1-1/4"), 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп Ø38 мм | R158 мм (1-1/2"), 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп □16×16 мм | R70 мм, 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп □20×20 мм | R80 мм, 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп □25×25 мм | R100 мм, 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп □30×30 мм | R120 мм, 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп □35×35 мм | R140 мм, 180°, для JTB 40 (ролик/скоба/ползун) |
| Гибочный штамп □40×40 мм | R160 мм, 180°, для JTB 40 (ролик/скоба/ползун) |
РАДИУС ГИБА ПО ЦЕНТРАЛЬНОЙ ОСЕВОЙ ЛИНИИ (CLR):
Элементы изгиба:
Внешний диаметр трубы;
Осевая линия трубы;
CLR — радиус осевой линии;
Касательная точка;
Внутренний диаметр;
Толщина стенки.
ВАЖНЫЕ НЮАНСЫ БЕЗДОРНОВОЙ ГИБКИ:
Станок относится к оборудованию бездорнового типа.
При бездорновой гибке в зоне изгиба происходят следующие физические процессы, являющиеся неотъемлемой особенностью данного способа формообразования:
- Овализация поперечного сечения — сечение трубы в зоне гиба приобретает эллипсоидную форму (уменьшение одного диаметра и увеличение другого) вследствие перераспределения напряжений в материале.
- Утонение наружной стенки — растягивающие напряжения на внешней стороне гиба приводят к уменьшению толщины стенки.
- Утолщение внутренней стенки — сжимающие напряжения на внутренней стороне гиба приводят к локальному увеличению толщины стенки и возможному образованию мелких гофр (складок) при малых радиусах гиба.
Указанные деформации являются естественным и неизбежным следствием бездорнового способа гибки, заложенного в конструкцию оборудования.
При работе с шовными трубами:
Сварной шов внутри трубы должен располагаться сбоку (в этом случае, при гибке шов испытывает меньшую нагрузку)
ОСОБЫЕ УКАЗАНИЯ ПО ОБРАБОТКЕ НЕРЖАВЕЮЩЕЙ СТАЛИ:
При гибке труб из нержавеющей стали орекомендовано использование высокопрочной нейлоновой вспомогательной оснастки (матрицы/ролика), которая не входит в стандартную комплектацию. Применение стальной оснастки для нержавеющих труб приводит к повреждению поверхности трубы (царапины, задиры), ускоренному износу оснастки и может вызвать деформацию трубы.
Рекомендации по подбору оснастки:
- для круглых труб из нержавеющей стали диаметром до 32 мм использовать нейлоновые ролики и матрицы;
- при отсутствии нейлоновой оснастки гибка нержавеющих труб не рекомендуется.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура окружающего воздуха: от +5 °C до +40 °C.
- Относительная влажность: не более 85 % при +25 °C (без конденсации).
- Высота над уровнем моря: не более 1000 м.
- Помещение: сухое, отапливаемое, хорошо вентилируемое, без агрессивных газов и паров.
- Пол: ровный, горизонтальный, бетонный или цементно-песчаный, несущей способностью не менее 500 кг/м².
