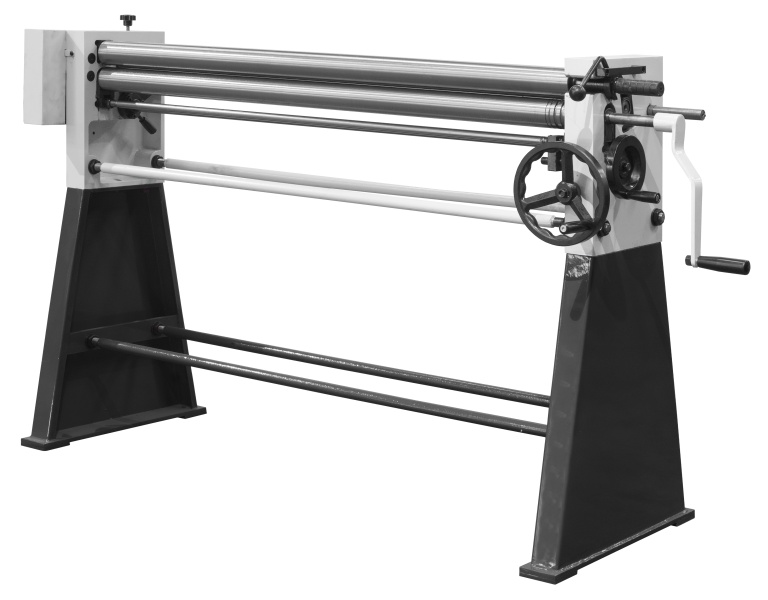

Особенности
- Продольный паз верхнего вала для заправки листа
- Проточки для гибки прутка
- Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
- Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
- Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
- Литьевые чугунные боковые опоры
- Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
- Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
- Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
|
|
Рычаг фиксации верхнего вала |
||||
|
|
Нижний вал – предназначен для регулировки толщины листа |
||||
|
Задний Вал - предназначен для регулировки R получаемого на заготовки |
|||||
|
|
Продольный паз верхнего вала для заправки листа |
||||
|
Проточки для гибки прутка |
|||||
|
|
Вал пониженной скорости для работы с макс. толщиной листа |
||||
|
Вал скорости вращения для работы с малыми и средними толщинами листа |
|||||
|
|
Маховик перемещения заднего вала |
||||
|
Реечный механизм с синхронизирующей тягой |
|||||
|
|
Маховик перемещения нижнего вала |
||||
|
Механизм привода ползуна с синхронизирующей тягой |
|||||
|
|
Стопорный винт |
||||
|
Переходной вал с шестерней |
